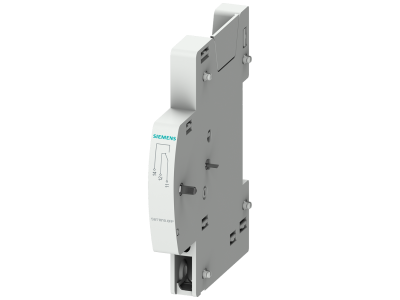

Łącznik pomocniczy 1 CO do RCBO 2/3/4-bieg Un: 230/400V | 5ST1010-0FP Siemens

Alternatywny kod produktu: 5ST10100FP

Opis i Kluczowe Cechy

Łącznik pomocniczy 1 zestyk CO (przełączny) dedykowany do współpracy z wyłącznikami różnicowoprądowymi z wyłącznikami nadprądowymi RCBO o konfiguracji 2/3/4-biegunowej. Napięcie znamionowe 230/400V umożliwia stosowanie w sieciach jednofazowych i trójfazowych. Służy do zdalnego sygnalizowania stanu pracy RCBO oraz sterowania odbiornikami w układach sterowania i automatyki.

• 1 zestyk przełączny CO: Umożliwia zdalne sygnalizowanie stanu pracy RCBO (załączony/rozwarty) oraz sterowanie dodatkowymi obwodami bez konieczności bezpośredniego dostępu do głównego urządzenia.
• Kompatybilność z RCBO 2/3/4-biegunowymi: Możliwość montażu na szynie DIN, współpraca z wielobiegunowymi wyłącznikami nadprądowo-różnicowoprądowymi.
• Napięcie znamionowe 230/400V: Praca w instalacjach jednofazowych i trójfazowych, zgodnie z europejskim standardem napięciowym.
• Zdalne sterowanie i sygnalizacja: Umożliwia integrację z systemami automatyki budynkowej, sterowanie oświetleniem, wentylacją lub innymi urządzeniami na podstawie stanu RCBO.
• Montaż na szynie DIN: Szybki i wygodny montaż w rozdzielnicach elektrycznych, kompaktowa konstrukcja oszczędza miejsce w szafach sterowniczych.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury elektrycznej niskiego napięcia, w tym normy PN-EN 60947-5-1 (aparatury łączeniowej i sterującej) oraz posiada deklarację zgodności CE.

Zastosowanie

Łącznik pomocniczy 1 CO przeznaczony jest do współpracy z wyłącznikami RCBO w instalacjach elektrycznych wymagających zdalnego monitorowania stanu ochrony i sterowania obwodami.

• Sterowanie oświetleniem awaryjnym lub sygnalizacją stanu RCBO w budynkach użyteczności publicznej.
• Integracja z systemami automatyki budynkowej – sterowanie wentylacją, klimatyzacją lub ogrzewaniem w zależności od stanu ochrony przeciwporażeniowej.
• Zdalna sygnalizacja stanu pracy RCBO w szafach rozdzielczych – ułatwia diagnostykę i konserwację instalacji.
• Wykorzystanie w układach zabezpieczeń przeciwpożarowych, gdzie stan RCBO ma wpływ na działanie systemu.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Łącznik montuje się na szynie DIN obok współpracującego RCBO. Połączenia elektryczne należy wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe podłączenie zestyku. Po montażu przeprowadzić test funkcjonalny układu – sprawdzić sygnalizację i działanie zestyków. Przechowywać w suchym miejscu, z dala od źródeł ciepła i wilgoci.

FAQ

• Czy łącznik współpracuje z każdym modelem RCBO? Tak – zaprojektowany do współpracy z RCBO 2/3/4-biegunowymi o napięciu znamionowym 230/400V. Przed montażem upewnić się o kompatybilności mechanicznej z daną serią wyłącznika.
• Jakie jest maksymalne obciążenie zestyków łącznika? Maksymalne obciążenie nie zostało określone w danych produktu – sprawdź dokumentację techniczną lub etykietę na łączniku.
• Czy łącznik wymaga zewnętrznego zasilania? Nie – jest zasilany z obwodu głównego RCBO, do którego jest podłączony.
