Pole narożne 2000x850x850mm (WxSxG), XSC200808 | 288867 Eaton

Alternatywny kod produktu: XSC200808

Opis i Kluczowe Cechy

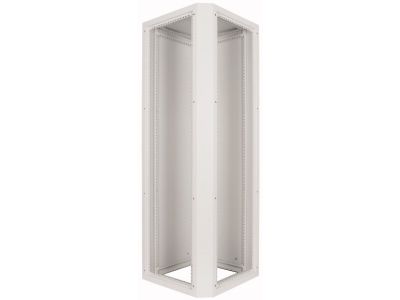

Pole narożne XSC200808 (symbol 288867) to stalowa sekcja obudowy o wymiarach 2000 x 850 x 850 mm (wysokość x szerokość x głębokość), przeznaczona do tworzenia układów narożnych w szafach rozdzielczych i sterowniczych. Wykonana z blachy stalowej malowanej proszkowo w kolorze RAL 7035 (jasny szary), zawiera fabrycznie zamontowaną płytę tylną i górną, co przyspiesza montaż i zapewnia spójną konstrukcję.

• Wysokość 2000 mm: umożliwia swobodne rozmieszczenie aparatury modułowej, prowadnic kablowych i osprzętu na całej wysokości szafy.
• Szerokość i głębokość 850 mm: zapewniają przestrzeń do zabudowy szyn TH35, listew zaciskowych i elementów łączeniowych w układzie narożnym.
• Blacha stalowa malowana proszkowo: odporna na korozję i uszkodzenia mechaniczne, gwarantuje długotrwałą estetykę w środowisku przemysłowym.
• Kolor RAL 7035: ujednolicony z typowymi obudowami rozdzielnic, ułatwia rozbudowę istniejących instalacji.
• Płyta tylna i górna w zestawie: skraca czas montażu i eliminuje konieczność dodatkowego wyposażenia.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących konstrukcji rozdzielnic i szaf sterowniczych. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności w standardowych instalacjach niskiego napięcia.

Zastosowanie

Pole narożne XSC200808 przeznaczone jest do budowy wielosekcyjnych rozdzielnic głównych, szaf automatyki i pulpitów sterowniczych. Sprawdza się wszędzie tam, gdzie potrzeba stworzenia kątowego połączenia dwóch sekcji obudów.

• Tworzenie narożnika 90° w ciągach szaf sterowniczych w liniach produkcyjnych.
• Rozbudowa rozdzielnic głównych w budynkach użyteczności publicznej i przemysłowych.
• Montaż w systemach automatyki budynkowej jako element obudowy dla styczników, przekaźników i sterowników PLC.
• Łączenie sekcji poziomych i pionowych w szafach z panelem operatorskim.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy. Przed rozpoczęciem montażu należy bezwzględnie odłączyć napięcie w strefie, w której będzie instalowana obudowa. Sekcję narożną mocuje się do podłoża oraz do sąsiednich sekcji za pomocą łączników zgodnych z systemem producenta (szczegóły w dokumentacji technicznej). Należy sprawdzić wypoziomowanie konstrukcji oraz właściwe dokręcenie połączeń, aby uniknąć naprężeń mechanicznych. W przypadku instalacji zewnętrznej lub w pomieszczeniach wilgotnych wymagane jest zastosowanie dodatkowych uszczelnień i odpowiedniego stopnia ochrony IP – dobór należy skonsultować z projektantem instalacji.

FAQ

• Czy pole narożne zawiera otwory montażowe do łączenia z innymi sekcjami? Tak, konstrukcja przystosowana jest do typowych łączników systemowych. Szczegółowe informacje o rozmieszczeniu otworów znajdują się w rysunkach technicznych dołączonych do produktu.
• Jakiego koloru jest obudowa? W standardzie kolor RAL 7035 (jasny szary). Malowanie proszkowe zapewnia jednolitą powłokę odporną na zarysowania.
• Czy płyta górna i tylna są już zamontowane, czy trzeba je dokupić? Płyta tylna i górna są fabrycznie zamontowane i wliczone w zestaw. Nie wymagają dodatkowego wyposażenia.
