Połączenie uziemiające, 73.1 NI | 97300105 Elko-Bis

Alternatywny kod produktu: 73.1 V2A

Opis i Kluczowe Cechy

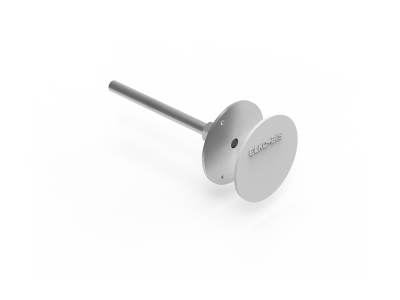

Połączenie uziemiające 73.1 NI (symbol 97300105) przeznaczone jest do trwałego łączenia instalacji uziemiającej i odgromowej ze zbrojeniem budynku. Umożliwia wykonanie połączenia zarówno przez spaw, jak i za pomocą złącza śrubowego, co zapewnia elastyczność montażu oraz niską rezystancję przejścia dla skutecznej ochrony odgromowej i wyrównania potencjałów.

• Możliwość spawania lub łączenia śrubowego: dostosowanie metody do warunków budowy – trwałe i pewne połączenie zbrojenia.
• Zastosowanie w uziemieniach systemu odgromowego: zapewnia skuteczne odprowadzenie prądu piorunowego do ziemi.
• Funkcja punktu pobierczego: umożliwia podłączenie miernika do pomiarów rezystancji uziemienia bez ingerencji w instalację.
• Możliwość wykorzystania do połączeń wyrównawczych: wyrównanie potencjałów w budynku, redukcja ryzyka porażenia.
• Uniwersalna konstrukcja: przystosowana do współpracy ze zbrojeniem budynku oraz typowymi elementami instalacji odgromowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących instalacji uziemiających i odgromowych oraz posiada certyfikat zgodności CE. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Połączenie uziemiające 73.1 NI znajduje zastosowanie w systemach ochrony odgromowej i instalacjach uziomowych budynków. Sprawdza się zarówno w nowych obiektach, jak i modernizacjach.

• Łączenie instalacji odgromowej ze zbrojeniem fundamentów.
• Wykonanie połączeń wyrównawczych w budynkach mieszkalnych, przemysłowych i użyteczności publicznej.
• Stosowanie jako punkt pobierczy do okresowych pomiarów rezystancji uziemienia.
• Integracja z istniejącymi systemami uziemiającymi w celu rozbudowy lub naprawy.

Wskazówki Montażowe

Montaż połączenia uziemiającego 73.1 NI powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami elektrycznymi/SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji. Sposób łączenia (spaw lub śruba) oraz moment dokręcania połączenia śrubowego należy realizować zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Przekrój przewodów i elementy łączone dobierać do spodziewanego prądu zwarciowego oraz wymogów projektu instalacji odgromowej.

FAQ

• Czy połączenie uziemiające 73.1 NI nadaje się do systemów odgromowych? Tak, produkt jest przeznaczony do uziemień systemu odgromowego – łączy instalację ze zbrojeniem budynku, umożliwiając skuteczne odprowadzenie prądu piorunowego.
• Jaki sposób montażu jest zalecany – spaw czy złącze śrubowe? Obie metody są dopuszczone. Wybór zależy od warunków budowy, dostępności sprzętu oraz wymagań projektu. Połączenie śrubowe ułatwia demontaż i pomiary, spaw zapewnia trwałość w trudnych warunkach.
• Czy produkt może być używany jako punkt pobierczy do pomiarów? Tak, konstrukcja umożliwia podłączenie miernika bez potrzeby naruszania ciągłości instalacji – ułatwia to okresowe badania rezystancji uziemienia.
