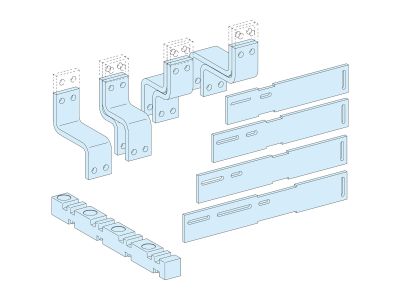

Połączenie transferowe do NS1600 1600A 4P PrismaSet | LVS04488 Schneider Electric

Opis i Kluczowe Cechy

Połączenie transferowe do NS1600 1600A 4-biegunowe z serii PrismaSet to kluczowy element instalacji zapewniający płynne przełączanie zasilania między głównym źródłem a źródłem rezerwowym. Przeznaczone do współpracy z rozłącznikami bezpiecznikowymi NS1600, gwarantują ciągłość zasilania krytycznych obwodów w układach trójfazowych o prądzie do 1600A.

• Prąd znamionowy 1600A: Bezpieczne przenoszenie wysokiego obciążenia prądowego w instalacjach przemysłowych i energetycznych.
• 4-biegunowa konstrukcja: Pełne rozwiązanie dla układów trójfazowych z neutralnym, zapewniające symetryczne obciążenie faz.
• Złącze PrismaSet: Precyzyjne i szybkie montowanie dzięki systemowi zatrzaskowemu, redukujące czas instalacji.
• Wytrzymała konstrukcja: Zaprojektowane do długotrwałej eksploatacji w wymagających warunkach przemysłowych.
• Zgodność z NS1600: Optymalne połączenie z rozłącznikami bezpiecznikowymi tej serii, gwarantujące pełną funkcjonalność.

Zgodność z Normami

Połączenie transferowe spełnia wymagania norm europejskich dla aparatury łączeniowej niskiego napięcia, w tym PN-EN 60947-6-1 oraz PN-EN 60947-3. Produkt posiada deklarację zgodności CE.

Zastosowanie

Połączenie transferowe do NS1600 1600A 4P PrismaSet znajduje zastosowanie w instalacjach wymagających niezawodnego zasilania awaryjnego.

• Centrale energetyczne i stacje transformatorowe – synchronizacja zasilania pomiędzy siecią a generatorem awaryjnym.
• Przemysł ciężki (huty, kopalnie) – zasilanie krytycznych procesów produkcyjnych.
• Obiekty o podwyższonych wymaganiach bezpieczeństwa (szpitale, centra danych) – zapewnienie ciągłości zasilania 3-fazowego.
• Rozdzielnice główne – integracja z systemami PrismaSet dla zwiększenia funkcjonalności.

Wskazówki Montażowe

Montaż połączenia transferowego musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Połączenie z rozłącznikami NS1600 realizować zgodnie z dokumentacją techniczną producenta – zachować odpowiednie momenty dokręcania śrub. Zapewnić odpowiednią przestrzeń montażową dla elementów ruchomych. Po instalacji przeprowadzić testy funkcjonalne układu.

FAQ

• Czy połączenie może być stosowane w instalacjach jednofazowych? Nie – ponieważ posiada 4-biegunową konstrukcję, przeznaczone jest wyłącznie do układów trójfazowych z neutralnym.
• Jakie są zalecane momenty dokręcania? Dokładne wartości nie zostały podane w danych produktu. Należy stosować się do zaleceń producenta rozłączników NS1600 i dokumentacji technicznej.
• Czy istnieje możliwość zastosowania w systemach zasilania DC? Połączenie transferowe zostało zaprojektowane dla instalacji prądu przemiennego (AC). Do zastosowań DC należy wybrać dedykowane rozwiązania.
