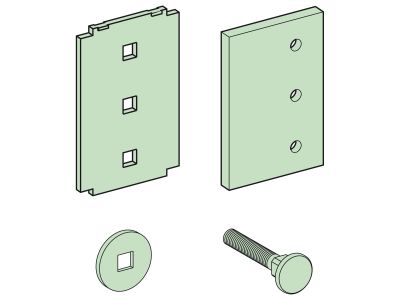

Połączenie poziome szyny 120mm PrismaSet | LVS04643 Schneider Electric

Opis i Kluczowe Cechy

Połączenie poziome szyny PrismaSet o szerokości 120 mm to element systemu szyn zbiorczych Linergy BS dedykowany do konfiguracji 3-fazowych i 4-fazowych. Przeznaczone do montażu w szafach o szerokości 650 mm, łączniki te charakteryzują się zdolnością przenoszenia prądu znamionowego do 4000A, co umożliwia realizację wysokoprądowych instalacji w rozdzielnicach przemysłowych i energetycznych.

• Prąd znamionowy 4000A: Gwarantuje niezawodne przesyłanie dużych mocy w instalacjach przemysłowych i energetycznych, minimalizując straty energii.
• Konfiguracje 3P i 4P: Elastyczność w doborze układu fazowego – możliwość zastosowania w instalacjach trójfazowych i czterofazowych.
• Szerokość 120 mm i grubość 10 mm: Kompatybilność z systemem Linergy BS i standardowymi szynami zbiorczymi o tych wymiarach.
• Montaż w szafie 650 mm: Zapewnia optymalne dopasowanie do typowych obudów rozdzielnicowych stosowanych w branży elektroenergetycznej.
• Konstrukcja modułowa: Umożliwia szybki i pewny montaż, skracając czas prac instalacyjnych.

Zgodność z Normami

Połączenie poziome szyny PrismaSet spełnia wymagania normy międzynarodowej IEC 61439 oraz dyrektyw unijnych, posiadając oznaczenie CE. System Linergy BS jest certyfikowany zgodnie z wymaganiami dotyczącymi rozdzielnic niskiego napięcia, co gwarantuje wysoki poziom bezpieczeństwa i niezawodności.

Zastosowanie

Połączenie poziome szyny PrismaSet znajduje zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie wymagane jest bezpieczne i wydajne łączenie szyn zbiorczych.

• Rozdzielnice niskiego napięcia w zakładach przemysłowych i energetycznych – kluczowy element układów zasilających.
• Szafy sterownicze i rozdzielcze w instalacjach wymagających wysokiej obciążalności prądowej.
• Systemy dystrybucji energii w budynkach użyteczności publicznej i infrastrukturze krytycznej.
• Konfiguracje zasilania w układach rezerwowych i awaryjnych.

Wskazówki Montażowe

Montaż połączenia poziomego szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu Linergy BS. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Połączenie wykonać przy użyciu odpowiednich narzędzi, dbając o dokładne dociśnięcie styków i zachowanie właściwego momentu dokręcania. Po montażu należy przeprowadzić pomiary rezystancji styku i sprawdzić poprawność ułożenia szyny w szafie o szerokości 650 mm.

FAQ

• Czy połączenie nadaje się do szyn o innych grubościach? Połączenie jest dedykowane dla szyn o grubości 10 mm – zgodność z innymi wymiarami nie została określona w danych produktu.
• Jakie narzędzia są potrzebne do montażu? Do montażu wymagane są klucze dynamometryczne o odpowiednim zakresie momentu oraz standardowe narzędzia monterskie (śrubokręty, wkrętaki). Dokładny dobór narzędzi zależy od specyfikacji systemu Linergy BS.
• Czy połączenie jest kompatybilne z innymi systemami szyn zbiorczych? Produkt jest zaprojektowany wyłącznie do stosowania w systemie Linergy BS – kompatybilność z innymi systemami nie została potwierdzona.
