Połączenie poziom/pion szyn PE PSet | LVS04672 Schneider Electric

Opis i Kluczowe Cechy

Zestaw połączeniowy Schneider Electric o numerze katalogowym LVS04672 to profesjonalne rozwiązanie dedykowane do systemów rozdzielnic niskiego napięcia. Produkt został zaprojektowany jako kluczowy element łączący poziome i pionowe szyny PE (uziemienie ochronne) w ramach zaawansowanego systemu Linergy TB. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, płytka przyłączeniowa gwarantuje minimalną rezystancję styku, co jest krytyczne dla skuteczności ochrony przeciwporażeniowej w instalacjach przemysłowych.

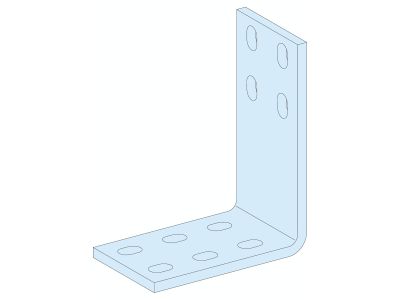

• Kompletny zestaw: Opakowanie zawiera dwa precyzyjnie wykonane wsporniki kątowe, co pozwala na pełną realizację połączenia w jednej sekcji szafy.
• System Linergy TB: Pełna kompatybilność z systemem szynowym Schneider Electric zapewnia szybki montaż i idealne dopasowanie mechaniczne.
• Bezpieczeństwo elektryczne: Solidna konstrukcja wsporników gwarantuje wytrzymałość na prądy zwarciowe, co jest niezbędne dla prawidłowego funkcjonowania szyny uziemiającej PE.
• Trwałość: Odporność na korozję i stabilność mechaniczna połączenia przekładają się na długowieczność całej rozdzielnicy.

Zgodność z Normami

Produkt LVS04672 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury rozdzielczej i sterowniczej. Wykorzystanie oryginalnych akcesoriów Schneider Electric pozwala na prefabrykację rozdzielnic zgodnie z normą IEC 61439-1 oraz IEC 61439-2. Zapewnienie ciągłości obwodu ochronnego za pomocą certyfikowanych komponentów jest warunkiem koniecznym do uzyskania deklaracji zgodności CE dla gotowego zestawu rozdzielczego.

Zastosowanie

Płytka przyłączeniowa znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic mocy oraz szaf sterowniczych. Jest niezastąpiona w sytuacjach, gdzie wymagane jest stworzenie spójnej siatki uziemiającej wewnątrz obudowy, łączącej szyny główne z szynami pionowymi przeznaczonymi do odpływów. Idealnie sprawdza się w centrach danych, obiektach przemysłowych oraz budynkach użyteczności publicznej, gdzie niezawodność systemu uziemienia jest priorytetem dla bezpieczeństwa personelu i urządzeń.

Wskazówki Montażowe

Prawidłowy montaż zestawu LVS04672 jest kluczowy dla zachowania parametrów elektrycznych. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Oczyszczenie powierzchni: Przed montażem upewnij się, że powierzchnie stykowe szyn miedzianych są wolne od tlenków i zanieczyszczeń.
• Moment dokręcania: Należy stosować klucz dynamometryczny, aby uzyskać siłę docisku zgodną z dokumentacją techniczną producenta. Odpowiedni moment dokręcania zapobiega luzowaniu się połączeń pod wpływem drgań i cykli termicznych.
• Pozycjonowanie: Wsporniki kątowe należy ustawić tak, aby zapewnić maksymalną powierzchnię styku między szyną poziomą a pionową.
• Weryfikacja: Po zakończeniu montażu zaleca się wykonanie pomiaru ciągłości przewodu ochronnego, aby potwierdzić poprawność wykonanych prac.

FAQ

• Czy zestaw zawiera śruby montażowe? Tak, akcesorium jest kompletnym zestawem montażowym zawierającym dwa wsporniki kątowe niezbędne do wykonania połączenia.
• Czy produkt pasuje do szyn innych producentów? Płytka LVS04672 jest dedykowana do systemu Linergy TB od Schneider Electric. Użycie z innymi systemami może wymagać dodatkowych modyfikacji i nie gwarantuje pełnej zgodności z certyfikacją producenta.
• Dlaczego połączenie PE jest tak ważne? Szyna PE odpowiada za odprowadzanie prądów zwarciowych do ziemi. Solidne połączenie mechaniczne i elektryczne między szynami poziomymi i pionowymi gwarantuje, że w przypadku awarii napięcie dotykowe zostanie szybko wyłączone przez zabezpieczenia.
