Połączenie kompensacyjne Drut/Drut, 101.1/ DD OC | 10100301 Elko-Bis

Alternatywny kod produktu: 101.1/ DD OC

Opis i Kluczowe Cechy

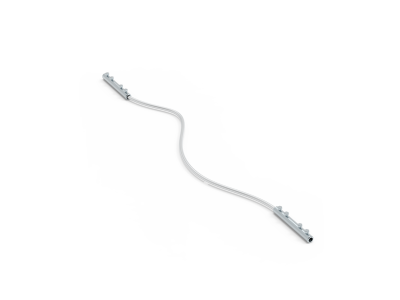

Połączenie kompensacyjne drut/drut (symbol 10100301) służy do wykonywania elastycznych połączeń drutu i/lub bednarki w instalacjach odgromowych i uziemiających. Zalecany odstęp co 40 m zapewnia kompensację wydłużeń termicznych i mechanicznych, co zwiększa trwałość i niezawodność systemu.

• Elastyczne połączenie: umożliwia kompensację naprężeń termicznych i mechanicznych, minimalizując ryzyko uszkodzenia przewodów w długich odcinkach.
• Zalecany odstęp 40 m: optymalna lokalizacja połączeń kompensacyjnych zgodnie z rekomendacją producenta.
• Uniwersalne zastosowanie: przeznaczone do łączenia drutu z drutem oraz drutu z bednarką, co upraszcza projektowanie instalacji.
• Prosty montaż: konstrukcja elementu ułatwia szybkie i pewne wykonanie połączenia bez specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi wymaganiami dla instalacji odgromowych i uziemiających. Posiada certyfikat CE, potwierdzający zgodność z podstawowymi dyrektywami Unii Europejskiej. W przypadku szczegółowych norm projektowych należy odnieść się do krajowych przepisów i wytycznych.

Zastosowanie

Połączenie kompensacyjne jest dedykowane do instalacji odgromowych, uziemiających oraz systemów wyrównywania potencjałów. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest elastyczne łączenie przewodów na długich odcinkach.

• Instalacje odgromowe – kompensacja wydłużeń przewodów odprowadzających na dachach i elewacjach.
• Systemy uziomowe – łączenie bednarki ułożonej w ziemi w celu zapewnienia ciągłości galwanicznej.
• Wyrównanie potencjałów – elastyczne połączenia między różnymi elementami instalacji w celu redukcji naprężeń.
• Długie odcinki przewodów (co 40 m) – stosowanie zgodnie z zaleceniem producenta dla optymalnej pracy systemu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obrębie instalacji. Połączenie należy umieścić w dostępnym miejscu, zgodnie z dokumentacją projektową. Dokręcić z momentem określonym w instrukcji producenta (jeśli podano). Przekrój łączonych przewodów dobrać do przewidywanego obciążenia prądowego i warunków środowiskowych. Element może być montowany w pozycji dowolnej, pod warunkiem zachowania promienia gięcia przewodów.

FAQ

• Do czego służy to połączenie kompensacyjne? Służy do wykonywania elastycznych połączeń drutu i/lub bednarki, które kompensują wydłużenia termiczne i mechaniczne w instalacjach odgromowych i uziemiających.
• Jaki jest zalecany odstęp między połączeniami? Producent zaleca stosowanie połączenia kompensacyjnego na odcinku drutu co 40 m.
• Czy można je stosować na zewnątrz? Produkt jest przeznaczony do instalacji odgromowych, które często narażone są na działanie warunków atmosferycznych. W przypadku bezpośredniego kontaktu z wodą lub agresywnym środowiskiem należy skonsultować się z dokumentacją techniczną.
