Połączenie kompensacyjne Drut/Bednarka, 101.1/ DB OC | 10100201 Elko-Bis

Alternatywny kod produktu: 101.1/ DB OC

Opis i Kluczowe Cechy

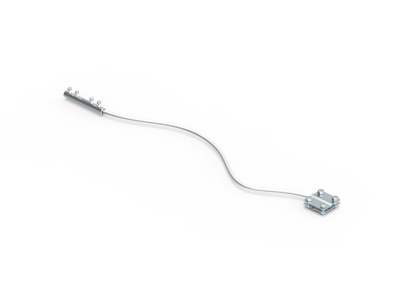

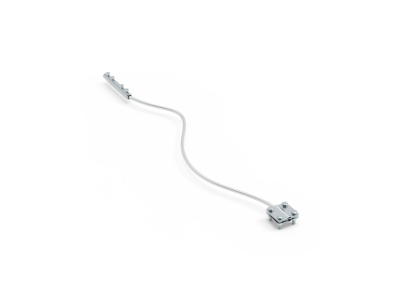

Połączenie kompensacyjne drut/bednarka (symbol 10100201) to element przeznaczony do wykonywania elastycznych, kompensacyjnych połączeń pomiędzy drutem a bednarką w instalacjach odgromowych i uziemiających. Zapewnia niezawodny przewodowy kontakt przy jednoczesnym znoszeniu niewielkich przesunięć i drgań. Zalecany rozstaw montażu na odcinku drutu wynosi co 40 metrów, co gwarantuje ciągłość elektryczną i redukuje naprężenia.

• Elastyczne łączenie drutu i bednarki: umożliwia kompensację termicznych i mechanicznych odkształceń, minimalizując ryzyko uszkodzenia połączenia.
• Zalecany interwał co 40 m: zapewnia równomierne rozłożenie naprężeń i utrzymanie niskiej rezystancji przejścia wzdłuż całego przewodu.
• Wykonanie z materiałów przewodzących: gwarantuje wysoką trwałość i niski opór elektryczny, niezbędne w instalacjach ochrony odgromowej.
• Uniwersalność zastosowania: nadaje się zarówno do łączenia drutu z bednarką, jak i bednarki z bednarką w miejscach wymagających kompensacji.
• Łatwy montaż: konstrukcja pozwala na szybkie i pewne mocowanie bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach odgromowych i uziemiających, zgodny z ogólnymi wymaganiami europejskich norm dotyczących ochrony odgromowej oraz ciągłości przewodzącej. Posiada certyfikat CE.

Zastosowanie

Połączenie kompensacyjne znajduje zastosowanie wszędzie tam, gdzie konieczne jest elastyczne połączenie elementów instalacji uziemiającej lub odgromowej, szczególnie w miejscach narażonych na drgania lub zmiany temperatury.

• Instalacje odgromowe na budynkach – połączenia przewodów odprowadzających z bednarką uziomową.
• Wyrównywanie potencjałów w rozdzielnicach i przepustach kablowych.
• Uziemienia ochronne i robocze w stacjach transformatorowych oraz instalacjach przemysłowych.
• Mostkowanie dylatacji i przerw w ciągłości bednarki na długich odcinkach.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w obszarze instalacji. Połączenie kompensacyjne mocuje się na szynie TH35 (jeśli dotyczy) lub bezpośrednio do bednarki/drutu za pomocą odpowiednich śrub i podkładek. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami (np. PN-EN 62305). Po zmontowaniu sprawdzić ciągłość elektryczną miernikiem.

FAQ

• Do czego służy to połączenie kompensacyjne? Służy do wykonywania elastycznych, przewodzących połączeń między drutem a bednarką lub między dwoma odcinkami bednarki, kompensując ruchy termiczne i mechaniczne.
• Jak często należy montować takie połączenia na długim odcinku? Zgodnie z zaleceniem producenta, odstęp między połączeniami na odcinku drutu powinien wynosić maksymalnie 40 metrów.
• Czy produkt wymaga konserwacji? Połączenie wykonane z materiałów odpornych na korozję nie wymaga regularnej konserwacji, jednak zaleca się okresową kontrolę wzrokową oraz pomiar rezystancji przejścia podczas przeglądów instalacji odgromowej.
