Połączenie kompensacyjne Bednarka/Bednarka, 101.1/ BB OC | 10100101 Elko-Bis

Alternatywny kod produktu: 101.1/ BB OC

Opis i Kluczowe Cechy

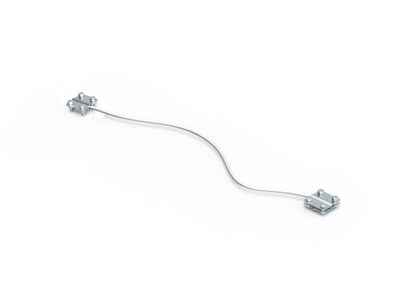

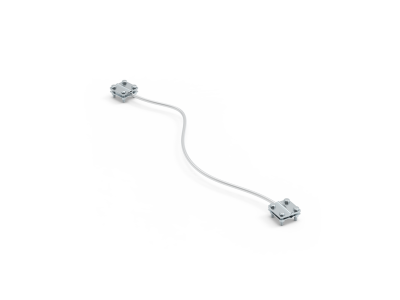

Połączenie kompensacyjne bednarka/bednarka o symbolu 10100101 (model 101.1/BB OC) służy do wykonywania elastycznych połączeń bednarki z bednarką w instalacjach uziomowych i odgromowych. Jego konstrukcja pozwala na kompensację wydłużeń termicznych oraz naprężeń mechanicznych, co zwiększa trwałość połączenia. Producent zaleca stosowanie złącza na odcinku bednarki co 40 metrów.

• Elastyczne połączenie bednarka/bednarka: Umożliwia bezpieczne łączenie odcinków bednarki bez sztywnego zacisku, redukując ryzyko pęknięć w wyniku ruchów gruntu lub zmian temperatury.
• Zalecany interwał montażu co 40 m: Zapewnia optymalną ciągłość elektryczną i mechaniczną wzdłuż instalacji, zgodnie z wytycznymi producenta.
• Uniwersalne zastosowanie: Przeznaczone do bednarki stalowej ocynkowanej lub miedzianej – brak potrzeby stosowania dodatkowych adapterów.
• Łatwy montaż: Prosta konstrukcja przyspiesza prace instalacyjne w wykopach i na elewacjach.

Zgodność z Normami

Produkt spełnia wymagania ogólnych norm europejskich dotyczących instalacji uziomowych i odgromowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Ze względu na charakter zastosowania zaleca się przestrzeganie wytycznych normy PN-EN 62305 (ochrona odgromowa) oraz przepisów lokalnych.

Zastosowanie

Połączenie kompensacyjne bednarka/bednarka znajduje zastosowanie w systemach uziemień i instalacjach odgromowych, gdzie wymagane jest elastyczne łączenie odcinków bednarki. Typowe scenariusze użycia:

• Łączenie bednarki w poziomych uziomach fundamentowych i otokowych.
• Wykonywanie odcinków kompensacyjnych na długich trasach uziomowych (co 40 m).
• Łączenie bednarki z wyprowadzeniami z gruntu do zwodów pionowych.
• Naprawa i modernizacja istniejących instalacji uziomowych bez konieczności spawania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z projektem instalacji. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie (jeśli instalacja jest połączona z siecią elektryczną). Użyć narzędzi ręcznych odpowiednich do danego typu bednarki. Nie dokręcać nadmiernie – zalecany moment dokręcania oraz przekrój przewodu (bednarki) należy dobrać zgodnie z dokumentacją producenta. Połączenie należy umieścić w miejscu zabezpieczonym przed bezpośrednim kontaktem z gruntem agresywnym chemicznie.

FAQ

• Czy połączenie kompensacyjne nadaje się również do łączenia drutu? Producent wskazuje, że służy do wykonywania elastycznych połączeń drutu i/lub bednarki. W przypadku drutu należy sprawdzić zgodność średnicy z zakresem zacisku – zalecamy konsultację z dokumentacją techniczną.
• Jaki jest stopień ochrony IP tego złącza? Producent nie podaje stopnia ochrony IP. Element przeznaczony jest do montażu w ziemi (w zasypce) lub w betonie, gdzie ochrona przed wilgocią wynika z samej konstrukcji i materiałów. W przypadku szczególnie agresywnego środowiska zaleca się dodatkowe zabezpieczenie antykorozyjne.
• Czy wymaga konserwacji? Połączenie nie wymaga regularnej konserwacji, jednak w ramach okresowych przeglądów instalacji odgromowej należy sprawdzić jego stan wizualnie oraz ciągłość elektryczną.
