Połączenie 3-punktowego zamka do Spacial S3D wys.800mm, Special S3D | NSYBTAS3D80 Schneider Electric

Opis i Kluczowe Cechy

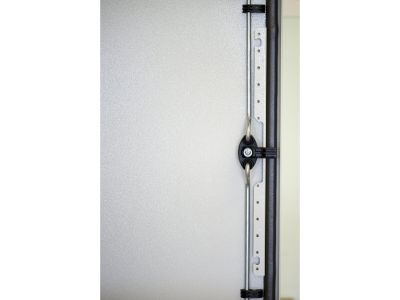

Zamek 3-punktowy NSYBTAS3D80 przeznaczony jest do obudów serii Spacial S3D o wysokości 800 mm. Zapewnia jednoczesne ryglowanie drzwi w trzech punktach, co zwiększa bezpieczeństwo przechowywanej aparatury i utrudnia nieuprawniony dostęp. Konstrukcja została zaprojektowana z myślą o szybkim montażu i kompatybilności z uchwytami oraz wkładkami zamkowymi dostępnymi w ofercie Schneider Electric.

• Trzy punkty ryglowania: Równomierne dociskanie drzwi na całej wysokości eliminuje luz i zwiększa szczelność obudowy, chroniąc instalację przed pyłem i wilgocią.
• Dedykowany do obudów 800 mm: Precyzyjne dopasowanie do profilu drzwi serii Spacial S3D skraca czas montażu i gwarantuje bezproblemową współpracę z innymi akcesoriami.
• Solidne wykonanie: Elementy zamka ze stali zabezpieczonej antykorozyjnie – odporność na uszkodzenia mechaniczne i długotrwała eksploatacja w warunkach przemysłowych.
• Łatwa integracja z systemem zamykania: Możliwość użycia standardowych wkładek bębenkowych lub mechanizmów z klamką (osprzęt dostępny osobno) – elastyczność konfiguracji dostępu.
• Zgodność z linią Spacial S3D: Komponent oryginalny, gwarantujący zachowanie klasy ochronności i atestów całej obudowy.

Zgodność z Normami

Zamek został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz standardami obowiązującymi dla osprzętu obudów sterowniczych. Posiada oznakowanie CE potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Zastosowanie w obudowach Spacial S3D zapewnia zachowanie stopnia ochrony IP i klasy IK deklarowanej dla danego modelu szafy.

Zastosowanie

Zamek 3-punktowy stosuje się tam, gdzie wymagane jest niezawodne zamknięcie drzwi szafy sterowniczej z kontrolą dostępu. Znajduje zastosowanie w:

• Instalacjach przemysłowych – ochrona aparatury przed nieuprawnioną ingerencją w rozdzielnicach i szafach sterowniczych.
• Automatyce budynkowej – zabezpieczenie serwerowni, central BMS, szaf elektrycznych w obiektach użyteczności publicznej.
• Infrastrukturze energetycznej – utrzymanie stabilności zamknięcia w warunkach wibracji i zmian temperatury.
• Systemach bezpieczeństwa – możliwość zastosowania wkładek z kluczem kodowym dla ograniczenia dostępu do wykwalifikowanego personelu.

Wskazówki Montażowe

Montaż zamka powinien być wykonany przez osobę z uprawnieniami SEP, po całkowitym odłączeniu napięcia w szafie (jeśli pod napięciem). Zamek montuje się wewnątrz drzwi obudowy Spacial S3D przy użyciu dostarczonych elementów mocujących. Śruby należy dokręcać momentem zalecanym przez producenta w dokumentacji technicznej obudowy. Przed montażem sprawdź kompatybilność z profilem drzwi i dostępnym osprzętem (klamka, wkładka). Nie przekraczaj maksymalnego obciążenia mechanicznego zamka – dotyczy to głównie sił bocznych.

FAQ

• Czy zamek pasuje do obudowy Spacial S3D o wysokości 1000 mm? Nie, ten model (NSYBTAS3D80) został zaprojektowany wyłącznie do szaf o wysokości 800 mm. Dla większych wysokości dostępne są odpowiednie warianty z innych linii produktowych.
• Czy do zamka dołączona jest wkładka bębenkowa? Nie, w zestawie znajduje się sam mechanizm 3-punktowy. Wkładkę lub klamkę z zamkiem należy zamówić osobno, zgodnie z potrzebną konfiguracją dostępu.
• Jaki stopień ochrony IP zapewnia zamek po zamontowaniu na obudowie? Zamek ma konstrukcję dopasowaną do profilu drzwi Spacial S3D. Stopień ochrony całej szafy (np. IP66) zostaje zachowany pod warunkiem prawidłowego montażu i zastosowania oryginalnych uszczelek obudowy.
