Połączenie 3-punktowego zamka do Spacial S3D wys.1200mm, Special S3D | NSYBTAS3D120 Schneider Electric

Opis i Kluczowe Cechy

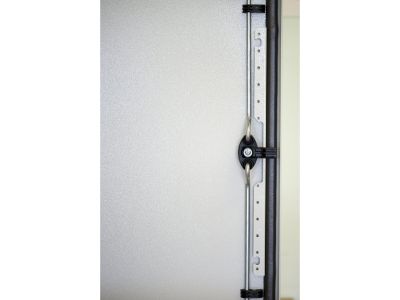

Zestaw 3-punktowego zamka do szafy sterowniczej Spacial S3D o wysokości 1200 mm (symbol NSYBTAS3D120) marki Schneider Electric stanowi kompletny mechanizm ryglowania drzwi. Dzięki trzem punktom zaczepu zapewnia równomierny docisk uszczelki na całej wysokości drzwi, co przekłada się na lepszą szczelność ochronną obudowy i stabilne zamknięcie pod obciążeniem. Zestaw jest dedykowany do szaf z linii Spacial S3D i przeznaczony do szybkiego montażu bez konieczności dodatkowej obróbki.

• 3-punktowe ryglowanie: równomierny docisk uszczelki na całej wysokości drzwi – podwyższona ochrona przed wnikaniem kurzu i wilgoci.
• Dedykowany do szaf Spacial S3D o wys. 1200 mm: pasuje idealnie, bez regulacji wymiarów czy dodatkowych modyfikacji.
• Kompletny zestaw montażowy: wszystkie niezbędne elementy mechaniczne w jednym opakowaniu – oszczędność czasu podczas instalacji.
• Wytrzymała konstrukcja stalowa: gwarantuje trwałość przy intensywnej eksploatacji w warunkach przemysłowych.
• Łatwy montaż w istniejącej szafie: pozwala na modernizację drzwi bez wymiany całej obudowy.

Zgodność z Normami

Zestaw zaprojektowany zgodnie z wymaganiami stawianymi obudowom przemysłowym z linii Spacial S3D. Producent – Schneider Electric – zapewnia zgodność z europejskimi standardami jakości oraz certyfikację CE. Dokładne parametry ochrony środowiskowej (IP/IK) zależą od zastosowanej obudowy i uszczelnień.

Zastosowanie

3-punktowy zamek NSYBTAS3D120 stosuje się w szafach sterowniczych i rozdzielczych z linii Spacial S3D, gdzie wymagane jest niezawodne, wielopunktowe ryglowanie drzwi. Idealnie sprawdza się w instalacjach wymagających podwyższonej szczelności oraz ochrony przed przypadkowym otwarciem.

• Szafy sterownicze w przemyśle maszynowym i automatyce linii produkcyjnych.
• Rozdzielnice w energetyce, stacjach transformatorowych i instalacjach przemysłowych.
• Obudowy w systemach automatyki budynkowej (BMS) – ochrona przed ingerencją osób nieupoważnionych.
• Modernizacja istniejących szaf Spacial S3D – wymiana pojedynczego zamka na konstrukcję 3-punktową.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania w szafie. Zestaw należy instalować zgodnie z dołączoną instrukcją producenta (moment dokręcania śrub, kolejność mocowania trzpieni). Przed przystąpieniem do prac upewnij się, że obudowa Spacial S3D ma wysokość 1200 mm – zestaw nie jest kompatybilny z innymi wymiarami.

FAQ

• Czy ten zestaw pasuje do szaf Spacial S3D o wys. 800 mm? Nie. Został zaprojektowany wyłącznie do szaf o wysokości 1200 mm. Do niższych obudów należy dobrać odpowiedni wariant (np. NSYBTAS3D80).
• Czy zestaw zawiera zamek z wkładką bębenkową? W skład zestawu wchodzi mechanizm 3-punktowego ryglowania (trzpienie, cięgła, uchwyt). Wkładka zamka (klucz) nie jest częścią zestawu – należy dobrać ją oddzielnie w zależności od wymaganego systemu kluczy.
• Jakie narzędzia są potrzebne do montażu? Do montażu wystarczy standardowy zestaw kluczy imbusowych i płaskich (wymiary podane w instrukcji). Wszystkie elementy mocujące są dołączone do zestawu.
