Pokrywa górna wentylowana IP31, 1000x600mm (SxG), XAD1006 | 283814 Eaton

Alternatywny kod produktu: XAD1006

Opis i Kluczowe Cechy

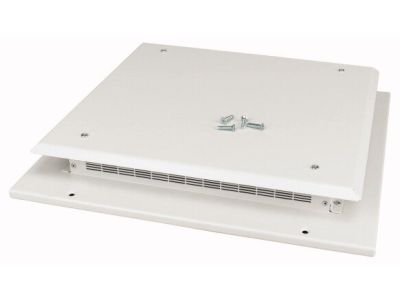

Pokrywa górna wentylowana XAD1006 (nr katalogowy 283814) to dwuczęściowy baldachim z ramą ekranującą odsuniętą, przeznaczony do obudów rozdzielnic. Wykonana z blachy stalowej malowanej proszkowo w kolorze RAL 7035, oferuje stopień ochrony IP31, który zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz przed kapaniem wody pod kątem do 15°. W komplecie znajduje się materiał montażowy, co ułatwia instalację.

• Wymiary 1000 x 600 mm (szer. x gł.): uniwersalny rozmiar pasujący do standardowych obudów o dużych gabarytach, zapewniający łatwe dopasowanie w czasie montażu.
• Stopień ochrony IP31: skuteczna bariera przed drobnymi cząstkami stałymi i wodą kapiącą, co podnosi bezpieczeństwo użytkowania w suchych pomieszczeniach.
• Rama ekranująca odsunięta: ogranicza emisję zakłóceń elektromagnetycznych, pomagając spełnić wymogi kompatybilności elektromagnetycznej (EMC) w instalacjach wrażliwych.
• Dwuczęściowa konstrukcja: ułatwia dostęp do wnętrza rozdzielnicy podczas prac konserwacyjnych i serwisowych.
• Wykonanie z blachy stalowej malowanej proszkowo, RAL 7035: wysoka odporność na korozję i uszkodzenia mechaniczne, a jednocześnie estetyczny, neutralny wygląd pasujący do większości rozdzielnic.

Zgodność z Normami

Pokrywa została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE, co potwierdza jej zgodność z wymaganiami dyrektyw Unii Europejskiej. Produkt spełnia standardy bezpieczeństwa mechanicznego i ochrony przed dotykiem części niebezpiecznych.

Zastosowanie

Pokrywa górna wentylowana XAD1006 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, w których konieczne jest odprowadzanie ciepła oraz ekranowanie pól elektromagnetycznych. Sprawdzi się w następujących scenariuszach:

• Przykrycie górnej części rozdzielnicy w pomieszczeniach technicznych (kotłownie, serwerownie, hale produkcyjne).
• Zabudowa puszek i obudów wymagających dostępu od góry – wentylacja umożliwia cyrkulację powietrza bez obniżania stopnia ochrony.
• Instalacje, w których wymagana jest dodatkowa ekranizacja przed zakłóceniami elektromagnetycznymi np. w pobliżu urządzeń komunikacyjnych.
• Kompletne obudowy zewnętrzne w suchym środowisku wewnątrz budynków – wentylacja zapobiega gromadzeniu się wilgoci i przegrzewaniu.

Wskazówki Montażowe

Montaż pokrywy powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Pokrywę mocuje się do górnej części obudowy za pomocą dostarczonego materiału montażowego – śruby i podkładki należy dokręcać z momentem zgodnym z dokumentacją producenta. Przekrój przewodów ochronnych i przyłączeniowych musi być dobrany do prądu znamionowego instalacji. Po zamontowaniu sprawdzić szczelność uszczelnień oraz poprawność zamocowania ramy ekranującej.

FAQ

• Czy pokrywa posiada wentylację? Tak, model XAD1006 to pokrywa górna wentylowana – w jej konstrukcji zastosowano otwory wentylacyjne umożliwiające swobodny przepływ powietrza, co pomaga w chłodzeniu wnętrza rozdzielnicy.
• Jaki stopień ochrony oferuje produkt? Deklarowany stopień ochrony to IP31. Oznacza to, że pokrywa chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm (np. narzędzia, przewody) oraz przed wodą kapiącą pod kątem do 15°.
• Czy w komplecie znajdują się elementy montażowe? Tak, w zestawie dostarczany jest pełny materiał montażowy (śruby, podkładki) niezbędny do zamocowania pokrywy do obudowy rozdzielnicy.
