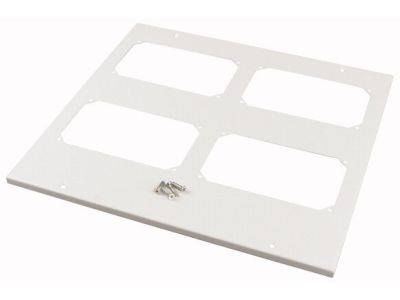

Pokrywa górna IP55 z otworami 800x400mm (SxG), XSPTF0804 | 284322 Eaton

Opis i Kluczowe Cechy

Pokrywa górna XSPTF0804 marki EATON to zaawansowany element konstrukcyjny dedykowany do profesjonalnych systemów rozdzielnic o szerokości sekcji 800 mm i głębokości 400 mm. Produkt został wykonany z wysokiej jakości blachy stalowej o grubości znamionowej 1,25 mm, co zapewnia doskonałą sztywność mechaniczną oraz odporność na odkształcenia podczas eksploatacji. Kluczowym atutem jest stopień ochrony IP55, który gwarantuje skuteczną barierę przed wnikaniem pyłu oraz ochronę przed strumieniami wody z dowolnego kierunku, co pozwala na bezpieczne stosowanie rozdzielnicy w trudnych warunkach przemysłowych. Wykończenie powierzchni w kolorze RAL 7035 (jasnoszary) o strukturze proszkowej zapewnia estetyczny wygląd oraz podwyższoną odporność na zarysowania i korozję.

• Kompatybilność z systemami o szerokości 800 mm i głębokości 400 mm.
• Przystosowanie do montażu kołnierzy uszczelniających typu F3A.
• Solidna konstrukcja z blachy 1,25 mm.
• Wysoki stopień ochrony IP55.
• Estetyczne wykończenie RAL 7035.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi standardami dotyczącymi obudów do rozdzielnic i sterownic niskiego napięcia. Spełnia wymagania normy IEC/EN 62208, co potwierdza jego przydatność jako komponentu w prefabrykacji rozdzielnic zgodnych z normą IEC/EN 61439. Zastosowane materiały są odporne na procesy starzenia i zapewniają długotrwałą ciągłość ochrony IP.

Zastosowanie

Pokrywa XSPTF0804 znajduje szerokie zastosowanie w budowie nowoczesnych rozdzielnic mocy oraz szaf sterowniczych w sektorze przemysłowym i komercyjnym. Dzięki fabrycznym otworom pod kołnierze F3A, jest idealnym rozwiązaniem w miejscach, gdzie wymagane jest wprowadzenie dużej ilości przewodów przy zachowaniu wysokiej szczelności obudowy. Jest dedykowana do systemów szaf stojących i wiszących marki EATON, zapewniając pełną integrację mechaniczną.

Wskazówki Montażowe

Podczas montażu pokrywy górnej należy zwrócić szczególną uwagę na prawidłowe osadzenie uszczelki obwodowej, co jest warunkiem koniecznym dla zachowania stopnia ochrony IP55. Montaż odbywa się przy użyciu standardowych punktów mocujących w sekcji szafy. W przypadku wykorzystania otworów pod kołnierze F3A, należy upewnić się, że same kołnierze są zamontowane zgodnie z instrukcją producenta, aby nie dopuścić do rozszczelnienia górnej części obudowy. Zalecany moment dokręcania śrub montażowych powinien być zgodny z dokumentacją techniczną systemu szaf.

FAQ

Czy pokrywa zawiera kołnierze F3A w zestawie?
Nie, pokrywa posiada otwory przygotowane do montażu kołnierzy F3A, jednak same kołnierze należy zamówić osobno, dopasowując je do średnicy wprowadzanych kabli.

Czy produkt można stosować jako płytę dolną?
Tak, zgodnie ze specyfikacją producenta, element ten jest odpowiedni do zastosowania zarówno jako płyta górna, jak i dolna w odpowiednich sekcjach obudów.

Jaki jest stopień ochrony bez zamontowanych kołnierzy?
Otwory pod kołnierze muszą zostać zaślepione lub uzupełnione odpowiednimi akcesoriami F3A, aby utrzymać deklarowany stopień ochrony IP55.
