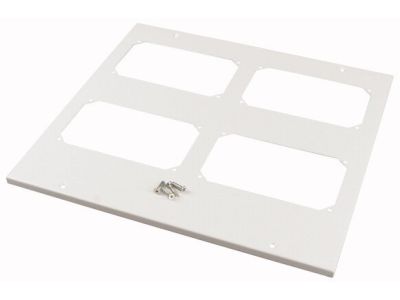

Pokrywa górna IP55 z otworami 600x400mm (SxG), XSPTF0604 | 284319 Eaton

Opis i Kluczowe Cechy

Pokrywa górna i dolna marki EATON, model XSPTF0604, to wysokiej klasy komponent systemowy zaprojektowany z myślą o profesjonalnych rozdzielnicach elektrycznych. Produkt charakteryzuje się wymiarami zewnętrznymi dostosowanymi do sekcji o szerokości 600 mm oraz głębokości 400 mm. Wykonanie z blachy stalowej o grubości 1,25 mm gwarantuje wysoką sztywność mechaniczną oraz odporność na odkształcenia podczas montażu i eksploatacji. Powierzchnia została wykończona lakierem proszkowym o strukturze RAL 7035, co zapewnia estetyczny wygląd oraz dodatkową ochronę antykorozyjną.

• Wysoki stopień ochrony: Klasa szczelności IP55 zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co jest kluczowe w wymagających środowiskach przemysłowych.
• Kompatybilność z kołnierzami: Płyta została fabrycznie przystosowana do montażu kołnierzy typu F3A, co umożliwia łatwe i szczelne wprowadzanie okablowania do wnętrza szafy.
• Uniwersalność: Element może pełnić funkcję zarówno płyty górnej, jak i dolnej, co optymalizuje procesy logistyczne i magazynowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Spełnienie wymagań dla stopnia ochrony IP55 zgodnie z normą PN-EN 60529 potwierdza możliwość stosowania pokrywy w miejscach o podwyższonej wilgotności i zapyleniu. Zastosowanie materiałów o grubości 1,25 mm wpisuje się w standardy wytrzymałości mechanicznej wymagane w profesjonalnych systemach rozdziału energii.

Zastosowanie

Pokrywa XSPTF0604 znajduje szerokie zastosowanie w budowie systemowych szaf sterowniczych i rozdzielczych. Jest dedykowana do systemów modułowych EATON, gdzie wymagana jest wysoka szczelność oraz możliwość precyzyjnego wprowadzenia kabli poprzez dedykowane otwory pod kołnierze F3A. Idealnie sprawdza się w halach produkcyjnych, maszynowniach oraz obiektach infrastrukturalnych, gdzie aparatura modułowa musi być chroniona przed czynnikami zewnętrznymi.

Wskazówki Montażowe

Podczas instalacji pokrywy należy zwrócić szczególną uwagę na prawidłowe osadzenie uszczelek, aby zachować deklarowany stopień ochrony IP55. Montaż odbywa się za pomocą standardowych elementów mocujących dedykowanych do systemu obudów EATON. W przypadku wykorzystania otworów pod kołnierze F3A, należy upewnić się, że same kołnierze są zamontowane zgodnie z instrukcją producenta, co zagwarantuje ciągłość ochrony przed wnikaniem zanieczyszczeń. Zaleca się dokręcanie śrub montażowych z odpowiednim momentem, aby uniknąć deformacji blachy o grubości 1,25 mm.

FAQ

• Czy pokrywa zawiera w zestawie kołnierze F3A? Nie, pokrywa posiada otwory przygotowane pod montaż kołnierzy F3A, które należy dokupić osobno w zależności od potrzebnej konfiguracji przepustów kablowych.
• Czy produkt można stosować na zewnątrz budynków? Stopień ochrony IP55 pozwala na pracę w trudnych warunkach, jednak w przypadku bezpośredniej ekspozycji na czynniki atmosferyczne zaleca się konsultację z dokumentacją techniczną systemu obudów w celu potwierdzenia odporności na promieniowanie UV.
• Jaki jest kolor wykończenia? Pokrywa jest malowana proszkowo w standardowym kolorze jasnoszarym RAL 7035 o strukturze powierzchni ułatwiającej utrzymanie czystości.
