Pokrywa górna IP55 1000x800mm (SxG), XSPTC1008 | 284312 Eaton

Alternatywny kod produktu: XSPTC1008

Opis i Kluczowe Cechy

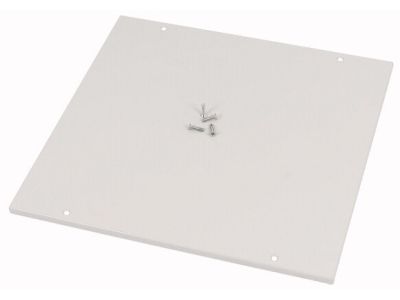

Pokrywa górna XSPTC1008 (nr katalogowy 284312) to zamknięta płyta górna o wymiarach 1000x800 mm (szer. x głęb.), wykonana z blachy stalowej malowanej proszkowo w kolorze RAL 7035. Dzięki stopniu ochrony IP55 zapewnia skuteczną barierę przed pyłem i strugami wody, co czyni ją odpowiednią do stosowania w trudnych warunkach przemysłowych i zewnętrznych obudowach elektrycznych. Konstrukcja nieodsadzona (płaska) ułatwia montaż pokrywy na obudowie bez konieczności stosowania dodatkowych dystansów.

• Stopień ochrony IP55: Chroni wnętrze obudowy przed wnikaniem pyłu oraz wody tryskającej z dowolnego kierunku – niezawodna praca urządzeń w zapylonym i wilgotnym środowisku.
• Materiał: blacha stalowa malowana proszkowo: Odporność mechaniczna i korozyjna, długa żywotność w warunkach przemysłowych; kolor RAL 7035 ułatwia dopasowanie do typowych szaf sterowniczych.
• Wymiary 1000x800 mm (SxG): Uniwersalny rozmiar kompatybilny z popularnymi obudowami o odpowiedniej powierzchni montażowej – umożliwia zabudowę większej liczby aparatury lub łatwe zastąpienie istniejącej płyty.
• Konstrukcja nieodsadzona (płaska): Montaż bezpośrednio na ramie obudowy, bez konieczności stosowania dystansów – oszczędność czasu i prostsza instalacja.
• Wykonanie zamknięte (bez otworów): Umożliwia samodzielne przygotowanie wycięć na dławice, przyciski czy wskaźniki dokładnie według potrzeb instalacji – pełna elastyczność projektowa.

Zgodność z Normami

Pokrywa XSPTC1008 została zaprojektowana zgodnie z wymaganiami normy EN 60529 w zakresie stopnia ochrony IP55 oraz wykonana z materiałów spełniających standardy dla obudów elektrycznych stosowanych w Europie. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Pokrywa górna IP55 znajduje zastosowanie w obudowach i szafach sterowniczych, gdzie wymagana jest ochrona przed pyłem i wilgocią. Idealnie sprawdzi się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Zamykanie górnych powierzchni rozdzielnic i szaf sterowniczych w halach produkcyjnych, magazynach i na farmach fotowoltaicznych.
• Montaż w obudowach zewnętrznych – ochrona aparatury przed deszczem, pyłem i bryzgami wody (np. stacje ładowania, centrale wentylacyjne).
• Stosowanie jako płyta bazowa do indywidualnej zabudowy przycisków, przełączników, wyświetlaczy czy gniazd – wiercenie otworów na miejscu instalacji.
• Dostosowanie istniejących obudów do wyższego stopnia ochrony poprzez wymianę płyty czołowej na wariant IP55.

Wskazówki Montażowe

Montaż pokrywy górnej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania od obudowy. Pokrywę mocuje się na ramie obudowy przy użyciu dostarczonych wkrętów lub śrub (zalecany moment dokręcania zgodnie z dokumentacją producenta obudowy). W przypadku wykonywania otworów na dławice lub elementy sterownicze, należy używać odpowiednich narzędzi i zadbać o uszczelnienie przejść (np. dławice IP55). Przekrój przewodów oraz dobór dławic musi być dostosowany do prądu i napięcia instalacji.

FAQ

• Czy pokrywa jest dostarczana z wyciętymi otworami? Nie – pokrywa jest zamknięta (bez otworów). Wiercenie należy wykonać samodzielnie, co pozwala na elastyczne dopasowanie do konkretnych potrzeb instalacji.
• Jaki jest stopień ochrony po wywierceniu otworów? Po wykonaniu otworów i montażu odpowiednich dławic/uszelek, całość może zachować stopień ochrony IP55, pod warunkiem zastosowania elementów o tym samym stopniu szczelności i prawidłowego uszczelnienia.
• Czy pokrywa nadaje się do montażu na obudowie o wymiarach wewnętrznych 1000x800 mm? Tak – wymiary 1000x800 mm odnoszą się do zewnętrznych krawędzi płyty. Przed montażem należy zweryfikować zgodność otworów montażowych i grubość ramy obudowy z dokumentacją techniczną producenta.
