Pokrywa górna IP 55 z otworami XSPTF1004 | 284325 Eaton

Opis i Kluczowe Cechy

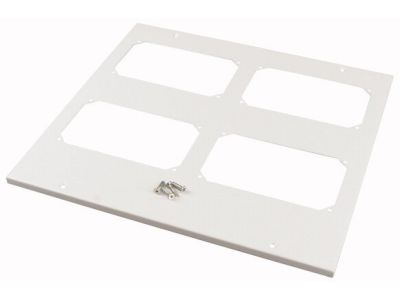

Pokrywa górna EATON o numerze katalogowym 284325 (model XSPTF1004) to wysokiej klasy komponent systemowy zaprojektowany z myślą o profesjonalnych obudowach rozdzielczych. Produkt został wykonany z blachy stalowej o grubości 1,25 mm, co zapewnia doskonałą sztywność mechaniczną oraz odporność na odkształcenia podczas montażu i eksploatacji. Powierzchnia płyty została wykończona lakierem proszkowym o strukturze RAL 7035 (jasnoszary), co gwarantuje wysoką odporność na korozję oraz estetyczny wygląd spójny z resztą osprzętu elektroinstalacyjnego.

• Wysoki stopień ochrony: Klasa szczelności IP55 zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co jest kluczowe w wymagających środowiskach przemysłowych.
• Kompatybilność z kołnierzami: Fabryczne otwory przystosowane do montażu kołnierzy typu F3A umożliwiają szybkie i szczelne wprowadzenie okablowania do wnętrza sekcji.
• Precyzyjne wymiary: Produkt dedykowany do sekcji o szerokości znamionowej 1000 mm oraz głębokości 400 mm, co gwarantuje idealne dopasowanie bez konieczności dodatkowej obróbki mechanicznej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące osprzętu rozdzielczego i sterowniczego. Stopień ochrony IP55 jest zgodny z normą PN-EN 60529, co potwierdza przydatność pokrywy do pracy w warunkach podwyższonej wilgotności i zapylenia. Wykorzystanie materiałów o grubości 1,25 mm wpisuje się w standardy wytrzymałości mechanicznej wymagane w nowoczesnych systemach rozdziału energii.

Zastosowanie

Pokrywa XSPTF1004 znajduje szerokie zastosowanie w budowie rozdzielnic niskiego napięcia, szaf sterowniczych oraz systemów automatyki przemysłowej. Dzięki otworom pod kołnierze F3A, jest to idealne rozwiązanie w miejscach, gdzie wymagane jest uporządkowane i bezpieczne zarządzanie dużą ilością przewodów zasilających i sygnałowych. Może być stosowana zarówno jako płyta górna, jak i dolna, zależnie od konfiguracji szafy i kierunku wprowadzania kabli.

Wskazówki Montażowe

Podczas instalacji pokrywy należy zwrócić szczególną uwagę na prawidłowe osadzenie uszczelek, aby zachować deklarowany stopień ochrony IP55. Montaż powinien odbywać się przy użyciu dedykowanych śrub montażowych, z zachowaniem odpowiedniego momentu dokręcania, co zapobiega deformacji blachy o grubości 1,25 mm. W przypadku montażu kołnierzy F3A, należy upewnić się, że są one kompatybilne z systemem uszczelnień EATON, co zminimalizuje ryzyko przedostania się zanieczyszczeń do wnętrza rozdzielnicy.

FAQ

• Czy pokrywa zawiera kołnierze F3A w zestawie? Nie, pokrywa posiada fabryczne otwory przygotowane pod montaż kołnierzy F3A, które należy dokupić osobno w zależności od potrzeb instalacji.
• Czy produkt można stosować na zewnątrz? Stopień ochrony IP55 pozwala na pracę w trudnych warunkach, jednak w przypadku bezpośredniej ekspozycji na czynniki atmosferyczne zaleca się konsultację z dokumentacją techniczną producenta w zakresie odporności UV.
• Jaki jest kolor wykończenia? Pokrywa jest malowana proszkowo w standardzie RAL 7035 o wykończeniu strukturalnym.
