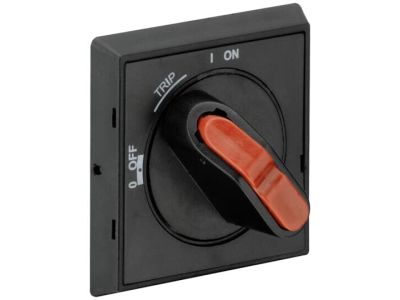

Pokrętło IP64 OFF-TRIP-ON z blokadą drzwi czarne, MSHD-LTB | 1SAM201920R1011 ABB

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1243320
EAN
4013614441820
Kod Producenta
1SAM201920R1011
Pokrętło IP64 OFF-TRIP-ON z blokadą drzwi czarne, MSHD-LTB

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 1SAM201920R1011

Opis i Kluczowe Cechy

Pokrętło IP64 OFF-TRIP-ON z blokadą drzwi czarne MSHD-LTB (symbol 1SAM201920R1011) to element sterujący przeznaczony do obsługi ręcznych rozruszników silnikowych MS116, MS132 lub MS165. Zaprojektowane do montażu z tyłu szafy sterowniczej, umożliwiają zdalną obsługę napędu od strony zewnętrznej drzwi. Stopień ochrony IP64 zapewnia odporność na pył i bryzgi wody, a możliwość zablokowania w pozycji OFF przy pomocy do 3 kłódek gwarantuje bezpieczeństwo podczas prac konserwacyjnych i przeglądów.

  • Zgodność z rozrusznikami MS116/MS132/MS165: Uniwersalne połączenie z popularnymi modelami napędów, ułatwiające integrację w istniejących instalacjach.
  • Pozycja OFF z blokadą kłódkową (do 3 kłódek): Zapewnia bezpieczny stan wyłączenia i uniemożliwia przypadkowe załączenie urządzenia podczas prac serwisowych.
  • Stopień ochrony IP64: Odporność na pył (całkowite wnikanie pyłu) i bryzgi wody – odpowiednie do stosowania w wymagających środowiskach przemysłowych.
  • Kolor czarny: Estetyczny wygląd, jednolity z aparaturą modułową i obudowami szaf sterowniczych.
  • Montaż od zewnątrz drzwi szafy: Umożliwia obsługę napędu bez konieczności otwierania szafy, co zwiększa bezpieczeństwo i oszczędza czas.

Zgodność z Normami

Pokrętło spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa maszyn i urządzeń oraz posiada oznaczenie CE. Zgodne z normami IEC 60947-1 i IEC 60947-3-1 dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Pokrętło MSHD-LTB przeznaczone jest do obsługi i blokady ręcznych rozruszników silnikowych w szafach sterowniczych, szczególnie w instalacjach przemysłowych wymagających wysokiego stopnia ochrony i możliwości zabezpieczenia w stanie wyłączonym.

  • Obsługa rozruszników silnikowych MS116, MS132, MS165 przy drzwiach szafy sterowniczej.
  • Blokada w pozycji OFF podczas prac konserwacyjnych – zabezpieczenie przed przypadkowym załączeniem urządzenia.
  • Stosowanie w szafach zewnętrznych i narażonych na działanie pyłu lub wilgoci (IP64).
  • Integracja w systemach sterowania maszyn o podwyższonych wymaganiach bezpieczeństwa.

Wskazówki Montażowe

Montaż pokrętła powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Upewnij się, że średnica wału (6–180 mm) lub typ wału napędowego (OXS6/MSOX) jest zgodny z wymaganiami napędu. Dokręć pokrętło w taki sposób, aby zapewnić pewne połączenie mechaniczne, ale unikaj nadmiernego momentu, który mógłby uszkodzić elementy. Po montażu sprawdź działanie mechanizmu blokady kłódkowej w pozycji OFF. Regularnie kontroluj stan uszczelnień i połączeń mechanicznych.

FAQ

  • Czy pokrętło można stosować z innymi modelami rozruszników? Tak, zaprojektowane jest do współpracy z rozrusznikami MS116, MS132 i MS165. Inne modele należy skonsultować z dokumentacją techniczną.
  • Jaki jest maksymalny moment obrotowy pokrętła? Dokładna wartość nie została podana w danych produktu – zaleca się stosowanie się do zaleceń producenta napędu w celu uniknięcia uszkodzeń.
  • Czy pokrętło nadaje się do montażu na drzwiach zewnętrznych szafy? Tak, stopień ochrony IP64 zapewnia odporność na warunki atmosferyczne, co czyni je odpowiednim do montażu na zewnątrz szaf sterowniczych narażonych na działanie pyłu i wilgoci.

  • Producent ABB
  • Wymiary 0.0656m x 0.0579m x 0.0655m
  • Seria producenta MSHD
Napęd ręczny do przełączników
  • Model zamykany Nie
  • Kolor Inne
  • Do wyłączania awaryjnego Nie
  • Obrotowy Nie
  • Do wyłącznika Tak
  • Do rozłącznika Nie
  • Z blokadą ponownego zadziałania Nie
  • Z zamkiem na klucz Nie
  • Kłódka Tak
  • Stopień ochrony (NEMA) 1
