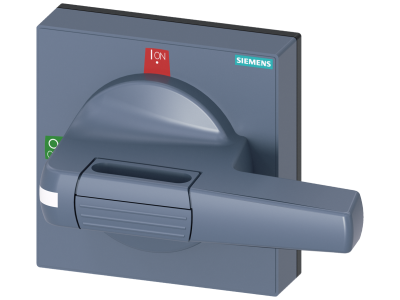

Uchwyt z osłoną standardowy wielkość 100 x 100, do wału 8 x 8, test-0-I | 8UD1841-2AF01 Siemens

Alternatywny kod produktu: 8UD18412AF01

Opis i Kluczowe Cechy

Uchwyt z osłoną standardowy o wymiarze 100 x 100 mm, przeznaczony do wału o przekroju 8 x 8 mm, dedykowany do wyłączników kompaktowych 3VA. Umożliwia wygodną i jednoznaczną obsługę wyłącznika w trzech pozycjach: Test, 0 (OFF) i I (ON). Dzięki solidnej osłonie chroni przed przypadkowym dotknięciem części ruchomych, podnosząc bezpieczeństwo użytkowania. Symbol katalogowy: 8UD1841-2AF01.

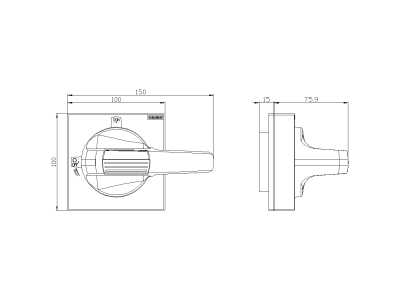

• Wymiar 100 x 100 mm: uniwersalny rozmiar pasujący do standardowych wycięć w drzwiach rozdzielnic, ułatwia montaż i integrację.
• Wał 8 x 8 mm: kompatybilny z mechanizmami wyłączników 3VA, zapewnia pewne przeniesienie ruchu i trwałość połączenia.
• Pozycje Test – 0 – I: wyraźne oznaczenie stanu pracy wyłącznika (Test, OFF, ON) umożliwia szybką kontrolę i bezpieczne przełączanie.
• Osłona ochronna: zmniejsza ryzyko przypadkowego kontaktu z elementami napędu, zwiększa bezpieczeństwo personelu.
• Standardowy uchwyt: przeznaczony do rutynowej obsługi wyłącznika, bez dodatkowego zatrzymania awaryjnego – odpowiedni do typowych zastosowań.

Zgodność z Normami

Uchwyt został zaprojektowany zgodnie z wymaganiami europejskimi i standardami DIN. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie należy przeprowadzać zgodnie z dokumentacją techniczną producenta wyłącznika 3VA.

Zastosowanie

Uchwyt z osłoną znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub bezpośrednie sterowanie wyłącznikiem kompaktowym 3VA z poziomu drzwi rozdzielnicy. Idealnie sprawdza się w:

• Ręcznym załączaniu i wyłączaniu głównych obwodów zasilania w rozdzielnicach przemysłowych i budynkowych.
• Przeprowadzaniu testów wyłącznika (pozycja Test) bez konieczności ingerencji wewnątrz obudowy.
• Wizualnej sygnalizacji stanu pracy wyłącznika (ON/OFF) dla personelu obsługującego.
• Zabezpieczeniu mechanizmu wyłącznika przed przypadkowym przesterowaniem przez osoby nieuprawnione (osłona utrudnia dostęp do dźwigni).

Wskazówki Montażowe

Montaż uchwytu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Uchwyt mocuje się na płycie czołowej rozdzielnicy do wału 8 x 8 mm wyłącznika 3VA. Przed instalacją należy sprawdzić zgodność wymiarów wycięcia (100 x 100 mm) i długość wału. Dokręcanie śrub mocujących prowadzić zgodnie z momentem podanym w dokumentacji producenta. Nie stosować nadmiernej siły, aby nie uszkodzić mechanizmu wyłącznika.

FAQ

• Czy uchwyt jest podświetlany? Opisywany model nie posiada wbudowanego podświetlenia. Dostępne są osobne wersje z zestawem oświetleniowym – należy wybrać odpowiedni wariant katalogowy, jeśli wymagana jest sygnalizacja świetlna.
• Jaki stopień ochrony zapewnia uchwyt? Uchwyt sam w sobie nie ma przypisanego stopnia IP – poziom ochrony przed pyłem i wilgocią zależy od szczelności obudowy rozdzielnicy, w której jest zamontowany. Zaleca się stosowanie uszczelek wokół otworu montażowego.
• Czy uchwyt nadaje się do pracy w trybie awaryjnego zatrzymania? To wersja standardowa, bez funkcji zatrzymania awaryjnego. Do zastosowań wymagających awaryjnego wyłączenia należy dobrać wariant z czerwonym uchwytem i mechanizmem przytrzymania (stop awaryjny).
