Pokrętła do łączników krzywkowych SVB-P3 P/T | 052999 Eaton

Alternatywny kod produktu: SVB-P3

Opis i Kluczowe Cechy

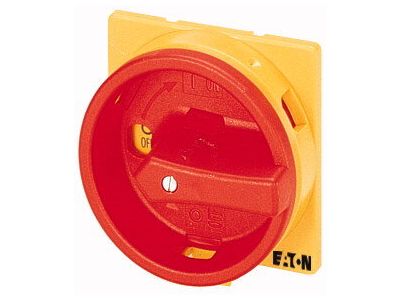

Pokrętło do łączników krzywkowych SVB-P3 P/T (symbol 052999) to dedykowany zestaw montażowy przeznaczony do wyłączników głównych z funkcją wyłączania awaryjnego. Wyposażone w czerwony uchwyt obrotowy i żółty pierścień blokujący, zapewnia szybką identyfikację wizualną w strefach zagrożenia. Kąt przełączania 90° gwarantuje wyraźne czucie przełączania między położeniami, a wbudowana blokada kłódkowa umożliwia bezpieczne zablokowanie w położeniu 0.

• Funkcja wyłączania awaryjnego: Umożliwia natychmiastowe odcięcie zasilania w sytuacji zagrożenia, zwiększając bezpieczeństwo personelu i instalacji.
• Blokada kłódkowa w położeniu 0: Pozwala na zablokowanie wyłącznika za pomocą maksymalnie 3 kłódek, uniemożliwiając przypadkowe załączenie obwodu podczas prac serwisowych.
• Kąt przełączania 90°: Zapewnia jednoznaczne położenie styku i wyraźną informację zwrotną o stanie wyłącznika.
• Czerwony uchwyt z żółtym pierścieniem blokującym: Kolorystyka zgodna z wymogami dla urządzeń wyłączania awaryjnego, ułatwiająca szybką lokalizację w rozdzielnicy.
• Kompatybilność z seriami T5, T5B, P3-63 i P3-100: Pasuje do wyłączników tych serii z maksymalnie 8 stykami (w przypadku T5/T5B), co zapewnia elastyczność konfiguracji zestawu wyłącznika głównego.

Zgodność z Normami

Produkt przeznaczony do stosowania w rozdzielnicach elektrycznych zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE. Zastosowanie w funkcji wyłączania awaryjnego wymaga montażu zgodnego z dokumentacją techniczną producenta oraz przepisami BHP.

Zastosowanie

Pokrętło SVB-P3 P/T jest elementem zestawu montażowego wyłącznika głównego z funkcją awaryjnego zatrzymania. Stosowane w przemyśle i budownictwie do bezpiecznego odłączania maszyn i instalacji elektrycznych.

• Sterowanie i blokada wyłącznika głównego w rozdzielnicach przemysłowych – bezpieczne odcięcie zasilania przed pracami konserwacyjnymi.
• Funkcja zatrzymania awaryjnego w liniach produkcyjnych i maszynach – natychmiastowe wyłączenie w sytuacji zagrożenia.
• Wyłącznik główny w instalacjach budynkowych – jednoznaczne odłączenie obwodu od zasilania.
• Zabezpieczenie przed nieuprawnionym lub przypadkowym załączeniem obwodu – blokada kłódkowa w położeniu 0.

Wskazówki Montażowe

Montaż oraz podłączenie pokrętła i wyłącznika głównego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie oraz zabezpiecz obwód przed przypadkowym załączeniem. Mocowanie realizowane jest na dedykowanym wyłączniku krzywkowym z wykorzystaniem zestawu montażowego – moment dokręcania połączeń oraz przekrój przewodów dobieraj stosownie do prądu znamionowego wyłącznika i zaleceń producenta.

FAQ

• Czy pokrętło SVB-P3 P/T ma podświetlenie LED? Nie, zgodnie z danymi produktu jest to mechaniczne pokrętło obrotowe bez funkcji podświetlenia. Sygnalizacja położenia odbywa się wizualnie poprzez czerwony uchwyt i żółty pierścień blokujący.
• Jaki jest stopień ochrony IP tego pokrętła? W danych produktu nie podano stopnia ochrony IP. W przypadku montażu w rozdzielnicy standardowo przyjmuje się ochronę IP20 dla elementów wewnętrznych, jednak szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy pokrętło nadaje się do zastosowania jako wyłącznik główny? Tak, produkt jest przeznaczony do zestawów zespołu wyłącznika głównego z funkcją wyłączania awaryjnego i blokadą w położeniu 0, umożliwiając bezpieczne odcięcie zasilania oraz zabezpieczenie przed przypadkowym załączeniem.
