Podzespół rozstaw 60mm 3-pol. 8xNH00 listwowe 600x500mm odpływ góra, Univers N | UE42B8N Hager

Opis i Kluczowe Cechy

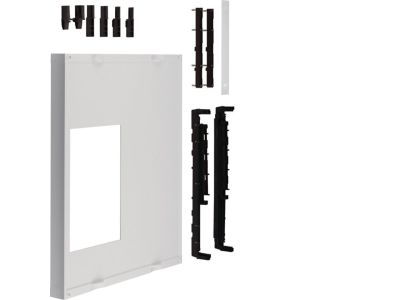

Podzespół rozdzielnicy Univers N (symbol UE42B8N) o rozstawie 60 mm, 3-biegunowy, przeznaczony do montażu 8 wkładek bezpiecznikowych wielkości NH00. Wymiary obudowy 600x500 mm z odpływem górnym umożliwiają kompaktową instalację w szafach rozdzielczych, zapewniając uporządkowane prowadzenie przewodów i łatwy dostęp do wkładek. Konstrukcja listwowa pozwala na szybki montaż w systemie rozdzielnic o standardowym rozstawie.

• 8 miejsc na wkładki NH00: Umożliwia zabezpieczenie do 8 obwodów w jednym, kompaktowym podzespole – oszczędność miejsca i czasu instalacji.
• 3-biegunowa (3-polowa): Dedykowana do obwodów trójfazowych, zgodna z typową konfiguracją sieci w instalacjach przemysłowych i budynkowych.
• Wymiary 600x500 mm: Standardowy rozmiar ułatwiający zabudowę w rozdzielnicach i szafach sterowniczych, zapewniający odpowiednią przestrzeń roboczą.
• Odpływ góra: Wyprowadzenie przewodów od góry upraszcza trasowanie kabli i poprawia ergonomię montażu w pionowych ciągach szaf.
• Rozstaw 60 mm: Kompatybilność z szeroką gamą systemów rozdzielnic i akcesoriów montażowych w standardzie 60 mm.

Zgodność z Normami

Podzespół został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa dla osprzętu rozdzielczego i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną eksploatację w standardowych warunkach instalacyjnych.

Zastosowanie

Podzespół Univers N UE42B8N znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych, szczególnie tam, gdzie wymagane jest scentralizowane zabezpieczenie kilku obwodów za pomocą wkładek bezpiecznikowych NH00.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach budynków użyteczności publicznej i hal produkcyjnych.
• Dystrybucja energii w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Rozbudowa istniejących instalacji – podzespół pozwala na dodanie 8 nowych zabezpieczeń bez konieczności wymiany całej rozdzielnicy.
• Systemy zasilania awaryjnego i rozdzielnice warsztatowe, gdzie ważna jest łatwa wymiana wkładek.

Wskazówki Montażowe

Montaż podzespołu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Podzespół mocuje się na szynach nośnych (rozstaw 60 mm) w pozycji pionowej, zapewniając swobodny dostęp do wkładek NH00. Przekrój przewodów zasilających i odbiorczych należy dobrać do spodziewanego obciążenia oraz zabezpieczeń wkładek. Wkręty i zaciski dokręcać momentem zgodnym z dokumentacją producenta (jeśli dostępna).

FAQ

• Czy podzespół jest wyposażony w wkładki bezpiecznikowe? Nie, wkładki NH00 należy zamówić osobno. Podzespół dostarczany jest jako pusta obudowa z listwami i zaciskami gotowymi do montażu wkładek.
• Jaki jest stopień ochrony podzespołu? Producent nie deklaruje konkretnego stopnia IP – w typowej zabudowie rozdzielniczej podzespół uzyskuje ochronę zapewnioną przez obudowę szafy (np. IP54). Montaż wyłącznie wewnątrz szaf lub rozdzielnic.
• Czy można stosować wkładki NH00 innych producentów? Tak, podzespół jest uniwersalny – pasują standardowe wkładki typu NH00 (zgodne z DIN 43620). Należy jednak sprawdzić kompatybilność mechaniczną i parametry elektryczne wkładek.
