Podzespół do zabudowy aparatów modułowych 800x250, FW | UW51U Hager

Opis i Kluczowe Cechy

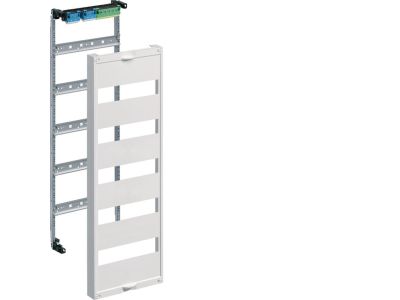

Podzespół do zabudowy aparatów modułowych o wymiarach 800x250 mm, oznaczony symbolem UW51U od FW, stanowi element konstrukcyjny do budowy rozdzielnic i szaf sterowniczych. Przeznaczony do montażu standardowych aparatów modułowych na szynie DIN TH35, umożliwia ergonomiczne rozmieszczenie wyłączników, styczników, przycisków czy przekaźników. Wymiary 800x250 zapewniają odpowiednią przestrzeń na instalację wielu urządzeń w układzie poziomym, co ułatwia prowadzenie okablowania i serwis.

• Wymiary 800x250 mm: optymalna przestrzeń do zabudowy aparatów modułowych w rozdzielnicach, umożliwiająca czytelne rozmieszczenie i łatwy dostęp do elementów układu.
• Kompatybilność z szyną DIN TH35: uniwersalne mocowanie dla większości aparatów modułowych – od wyłączników nadprądowych po styczniki i przekaźniki.
• Konstrukcja do zabudowy: estetyczne i funkcjonalne wkomponowanie w obudowę szafy lub rozdzielnicy, ułatwia prowadzenie przewodów i redukuje ryzyko błędów montażowych.
• Solidne wykonanie: trwałe materiały gwarantują stabilność i długą żywotność podzespołu w warunkach przemysłowych i komercyjnych.
• Uniwersalność zastosowań: sprawdza się zarówno w prostych rozdzielniach, jak i w złożonych systemach automatyki budynkowej.

Zgodność z Normami

W danych katalogowych nie podano konkretnych norm dla podzespołu UW51U. Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami bezpieczeństwa i oznaczony znakiem CE. Montaż należy wykonać zgodnie z obowiązującymi przepisami oraz instrukcją producenta.

Zastosowanie

Podzespół UW51U przeznaczony jest do budowy rozdzielnic niskiego napięcia, szaf sterowniczych oraz pulpitów operatorskich. Stanowi bazę do montażu aparatury modułowej w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Tworzenie rozdzielnic głównych i podrozdzielni w budynkach użyteczności publicznej.
• Zabudowa sterowników, styczników i przekaźników w układach automatyki przemysłowej.
• Montaż przycisków, przełączników i sygnalizatorów w pulpitach operatorskich.
• Integracja z systemami inteligentnego budynku (BMS) poprzez centralne szyny TH35.

Wskazówki Montażowe

Montaż podzespołu oraz zabudowa aparatów powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podzespół mocowany jest w obudowie szafy lub rozdzielnicy zgodnie z dokumentacją techniczną. Aparaty modułowe montuje się na szynie DIN TH35, a przewody prowadzi zgodnie z zasadami prowadzenia instalacji. Przekrój przewodów należy dobrać do prądu znamionowego zainstalowanych odbiorników. Moment dokręcania śrub mocujących – według zaleceń producenta aparatów.

FAQ

• Jaki jest stopień ochrony podzespołu UW51U? W danych katalogowych nie podano stopnia ochrony IP. Stopień ochrony całej rozdzielnicy zależy od zastosowanej obudowy – podzespół przeznaczony jest do zabudowy wewnątrz szafy, dlatego typowy IP to IP20 lub wyższy w zależności od obudowy.
• Ile aparatów modułowych można zamontować w podzespole? Przy standardowej szerokości modułu 18 mm, na długości 800 mm zmieści się do 44 modułów (800/18 ≈ 44,4). Dokładna liczba zależy od szerokości poszczególnych aparatów i sposobu rozmieszczenia.
• Czy podzespół jest kompatybilny z każdą szyną DIN? Tak, podzespół został zaprojektowany pod szynę DIN TH35 (35 mm) zgodną z normami EN 50022 – najpopularniejszy standard w aparaturze modułowej.
