Podzespół do zabudowy aparatów modułowych 600x250, QC, FWB | UW41V Hager

Opis i Kluczowe Cechy

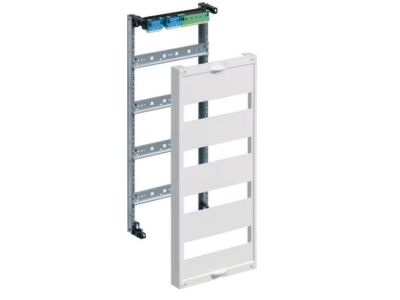

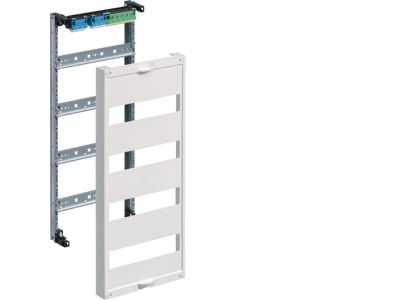

Podzespół do zabudowy aparatów modułowych 650x250 QC (symbol UW41V) to sztywna rama konstrukcyjna przeznaczona do montażu aparatury modułowej w szafach sterowniczych i rozdzielnicach. Zaprojektowana z myślą o instalacjach wymagających wysokiej stabilności mechanicznej, umożliwia precyzyjne rozmieszczenie modułów z zachowaniem odpowiednich odstępów izolacyjnych. Wymiary 650x250 mm (szer. x gł.) gwarantują kompatybilność z większością standardowych szaf.

• Wymiary 650x250 mm: Standardowe gabaryty zapewniające wszechstronność montażu w typowych szafach sterowniczych.
• Konstrukcja QC (Quick Connect): Umożliwia szybki i pewny montaż aparatów modułowych bez konieczności stosowania dodatkowych elementów mocujących.
• Materiał stalowy ocynkowany: Wysoka odporność na korozję i uszkodzenia mechaniczne, co wydłuża żywotność podzespołu.
• Uniwersalny profil montażowy: Kompatybilność z aparatami modułowymi różnych producentów dzięki standardowym rozstawom szyn DIN.
• Łatwy demontaż i rekonfiguracja: Możliwość szybkiej wymiany lub dodawania kolejnych modułów bez demontażu całej konstrukcji.

Zgodność z Normami

Podzespół spełnia wymagania norm europejskich dotyczących konstrukcji szaf rozdzielczych i aparatury modułowej. Rama wykonana jest z materiałów zgodnych z dyrektywą RoHS i posiada oznakowanie CE.

Zastosowanie

Podzespół do zabudowy aparatów modułowych 650x250 QC znajduje zastosowanie w instalacjach elektrycznych wymagających uporządkowanego montażu aparatury modułowej.

• Montaż zabezpieczeń, styczników, przekaźników i innych aparatów modułowych w szafach sterowniczych.
• Wybudowa rozdzielnic niskiego napięcia w budynkach mieszkalnych i obiektach przemysłowych.
• Modernizacja istniejących instalacji poprzez dodawanie nowych modułów na dedykowanej ramie.
• Stosowanie w szafach telekomunikacyjnych i systemach automatyki przemysłowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Rama powinna być zamocowana do szkieletu szafy przy użyciu śrub M6-M8 z odpowiednim momentem dokręcenia. Aparaty modułowe należy montować zgodnie z instrukcją producenta, zachowując zalecane odstępy izolacyjne. Przed przystąpieniem do prac należy upewnić się, że instalacja nie jest pod napięciem. Po zamontowaniu ramy zaleca się wykonanie testów izolacyjnych.

FAQ

• Jakie aparaty modułowe można zamontować na podzespole 650x250 QC? Rama jest kompatybilna ze wszystkimi aparatami modułowymi montowanymi na szynie DIN o standardowej szerokości 18 mm (1 moduł = 18 mm).
• Czy konieczne jest stosowanie dodatkowych elementów mocujących? Konstrukcja QC umożliwia szybki montaż aparatów bez konieczności stosowania dodatkowych śrub – aparaty zatrzaskują się na ramie.
• Jaki jest maksymalny ciężar aparatów modułowych na tej ramie? Maksymalne obciążenie nie zostało określone w danych – zaleca się konsultację z dokumentacją techniczną lub producentem szafy.
