Podzespół do zabudowy aparat. 72M szyna TS System S H650 L400, Orion+ | FL983A Hager

Opis i Kluczowe Cechy

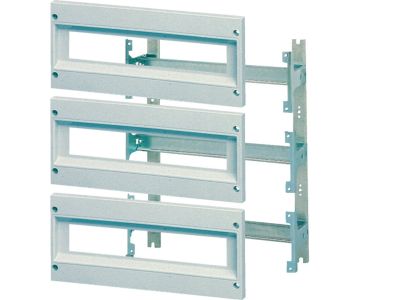

Podzespół do zabudowy aparatury Orion+ o symbolu FL983A to element konstrukcyjny przeznaczony do szaf sterowniczych systemu Orion+. Przystosowany do montażu na szynie TS System S, oferuje wymiary H650 x L400 mm przy szerokości 72M (72 mm), co pozwala na elastyczne konfigurowanie przestrzeni montażowej w zależności od potrzeb instalacyjnych.

• Szerokość 72M (72 mm): standardowy wymiar modułowy umożliwiający łatwe łączenie z innymi elementami systemu Orion+ i dopasowanie do obudów o szerokości 72 mm.
• Wysokość 650 mm / długość 400 mm: kompaktowe gabaryty zapewniające optymalne wykorzystanie przestrzeni wewnątrz szafy przy zachowaniu wystarczającej powierzchni do mocowania aparatury.
• Kompatybilność z szyną TS System S: dedykowany system montażu gwarantuje stabilne i bezpieczne osadzenie podzespołu, bez ryzyka poluzowania podczas eksploatacji.
• Przeznaczenie do obudów Orion+: element zaprojektowany z myślą o spójnej rozbudowie szaf sterowniczych tej serii, co ułatwia planowanie i realizację instalacji.
• Możliwość montażu w zależności od konfiguracji: elastyczność rozmieszczenia aparatów – podzespół może być wykorzystywany zarówno jako wspornik, jak i element dystansowy w złożonych układach.

Zgodność z Normami

Podzespół FL983A jest zgodny z europejskimi standardami bezpieczeństwa i wytrzymałości mechanicznej. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej dotyczących wyrobów budowlanych i elektrotechnicznych. Produkt przeznaczony do użytku w instalacjach niskiego napięcia, zgodnie z ogólnymi zasadami budowy rozdzielnic.

Zastosowanie

Podzespół konstrukcyjny FL983A znajduje zastosowanie w rozbudowie szaf sterowniczych systemu Orion+, szczególnie tam, gdzie wymagane jest precyzyjne rozmieszczenie aparatury modułowej lub dodatkowe wzmocnienie konstrukcji.

• Montaż wyłączników, styczników i przycisków w obudowach Orion+ – podzespół tworzy stabilną platformę nośną dla urządzeń na szynie TS.
• Organizacja okablowania wewnątrz szafy – może służyć jako separator lub wspornik dla korytek kablowych i listew zaciskowych.
• Budowa rozdzielnic sterowniczych w automatyce przemysłowej – element umożliwia modułowe rozszerzanie układu bez ingerencji w konstrukcję nośną.
• Systemy sygnalizacji i sterowania w budynkach komercyjnych – uniwersalna płyta montażowa ułatwia instalację aparatury w szafach o ograniczonej głębokości.

Wskazówki Montażowe

Montaż podzespołu FL983A powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w szafie sterowniczej. Element mocować na szynie TS System S zgodnie z dokumentacją techniczną producenta (moment dokręcania śrub oraz przekrój przewodów ochronnych dobierać według instrukcji). W przypadku montażu w układach wielopoziomowych należy zachować odstępy izolacyjne między aparatami. Zabrania się samodzielnych modyfikacji konstrukcyjnych podzespołu.

FAQ

• Czy ten podzespół pasuje do standardowej szyny DIN (TH35)? Nie, jest przeznaczony wyłącznie do szyny TS System S stosowanej w systemie obudów Orion+. Nie gwarantujemy poprawnego montażu na szynie DIN o profilu 35 mm.
• Jakie są dopuszczalne obciążenia mechaniczne tego elementu? Producent nie podaje konkretnych wartości obciążenia. Należy montować aparaturę zgodnie z jej specyfikacją i nie przekraczać wytrzymałości podzespołu, która jest dostosowana do standardowych zastosowań w szafach sterowniczych.
• Czy podzespół może być używany jako płyta montażowa poza systemem Orion+? Produkt został zaprojektowany dla obudów Orion+ i szyny TS System S. Montaż w innych obudowach jest możliwy wyłącznie po sprawdzeniu kompatybilności wymiarowej i mechanicznej – producent nie gwarantuje w takich przypadkach stabilności.
