Podzespół do zabudowy aparat. 54M szyna TS System S H500 L400, Orion+ | FL982A Hager

Opis i Kluczowe Cechy

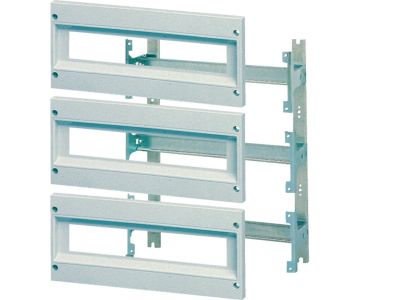

Podzespół do zabudowy aparatury FL982A to szyna montażowa systemu TS System S, dedykowana do obudów serii Orion+. Element o wysokości 500 mm i długości 400 mm zapewnia solidną konstrukcję nośną, umożliwiającą instalację aparatury modułowej w szafach rozdzielczych i sterowniczych.

• System TS S: szyna przeznaczona do kompatybilnych obudów Orion+, gwarantująca łatwe i stabilne mocowanie osprzętu.
• Wysokość 500 mm / długość 400 mm: wymiary dopasowane do standardowych modułów szaf, co pozwala na optymalne wykorzystanie przestrzeni montażowej.
• Element konstrukcyjny obudowy: stanowi integralną część wyposażenia szafy, zwiększając jej sztywność i organizację wewnętrzną.
• Uniwersalność konfiguracji: możliwość montażu w różnych układach, w zależności od potrzeb projektowych i liczby instalowanych urządzeń.
• Solidne wykonanie: materiał i konstrukcja dostosowane do pracy w warunkach przemysłowych, zapewniające długą żywotność.

Zgodność z Normami

Szyna FL982A została zaprojektowana zgodnie z ogólnymi wymogami europejskich norm dla osprzętu rozdzielnic i obudów. Produkt posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności. Szczegółowe standardy konstrukcyjne dotyczące systemu TS dostępne są w dokumentacji producenta.

Zastosowanie

Podzespół do zabudowy FL982A znajduje zastosowanie tam, gdzie wymagane jest uporządkowane i bezpieczne rozmieszczenie aparatury modułowej:

• Montaż wyłączników nadprądowych, styczników, przekażników i przycisków sterowniczych w szafach rozdzielczych Orion+.
• Budowa rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, biurowych i mieszkalnych.
• Tworzenie paneli sterowniczych w systemach automatyki budynkowej i maszyn.
• Organizacja wnętrza szafy w celu zapewnienia łatwego dostępu do aparatury oraz poprawy przepływu powietrza chłodzącego.

Wskazówki Montażowe

Montaż szyny FL982A może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Szynę mocuje się zgodnie z instrukcją producenta dla systemu TS S, wykorzystując dedykowane elementy kotwiące (nie wchodzą w skład zestawu). Należy zwrócić uwagę na dobór momentu dokręcania śrub oraz przekroju przewodów ochronnych – wartości te są określone w dokumentacji technicznej obudowy Orion+. Stabilne osadzenie szyny gwarantuje bezpieczeństwo i prawidłowe działanie zamontowanej aparatury.

FAQ

• Czy szyna FL982A pasuje do obudów innych producentów? Szyna została zaprojektowana z myślą o systemie Orion+, ale możliwe jest jej zastosowanie w innych obudowach spełniających te same wymiary montażowe. Przed montażem zalecamy weryfikację kompatybilności z dokumentacją techniczną szafy.
• Jakie są wymiary szyny? Wysokość wynosi 500 mm, długość 400 mm. Szczegółowe wymiary montażowe (np. odstępy między otworami) podano w karcie katalogowej produktu.
• Czy szyna wymaga dodatkowych uchwytów do montażu? Szyna dostarczana jest jako element konstrukcyjny; do jej instalacji potrzebne są śruby lub wkręty odpowiednie do materiału obudowy. Zalecamy stosowanie łączników zalecanych przez producenta obudów Orion+.
