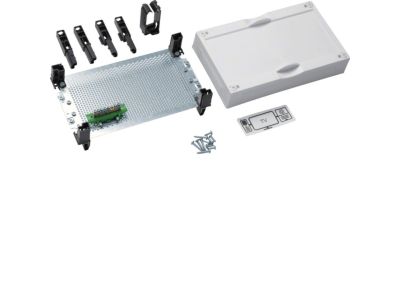

Podzespół 150x250mm do VDI, univers N | UD11M1 Hager

Opis i Kluczowe Cechy

Podzespół o wymiarach 150x250 mm oznaczony symbolem UD11M1 to uniwersalny element przeznaczony do systemów VDI (Verein Deutscher Ingenieure – standard branżowy w technice łączeniowej). Dzięki precyzyjnym wymiarom zapewnia łatwy montaż w standardowych rozdzielnicach i szafach sterowniczych, ułatwiając organizację wnętrza oraz prowadzenie przewodów. Kompaktowa konstrukcja oszczędza miejsce, jednocześnie gwarantując stabilność mechaniczną dla montowanej aparatury modułowej.

• Wymiary 150x250 mm: optymalna powierzchnia montażowa dostosowana do typowych obudów rozdzielnic – umożliwia uporządkowanie instalacji i szybki dostęp do elementów.
• Przeznaczenie do systemu VDI: zgodność z uznanym standardem branżowym zapewnia kompatybilność z akcesoriami i osprzętem VDI, co skraca czas projektowania i montażu.
• Symbol UD11M1: jednoznaczna identyfikacja produktu ułatwia zamawianie, magazynowanie oraz weryfikację podczas prac serwisowych.
• Uniwersalna konstrukcja: możliwość zastosowania z różnymi typami aparatury modułowej (przyciski, przełączniki, styczniki, wyłączniki) – elastyczność w konfiguracji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami branżowymi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności. Przeznaczony do montażu w standardowych obudowach elektrycznych zgodnych z systemem VDI.

Zastosowanie

Podzespół UD11M1 sprawdza się wszędzie tam, gdzie potrzebna jest solidna płyta montażowa dla aparatury modułowej w systemach VDI. Idealny dla instalatorów i projektantów poszukujących uniwersalnego rozwiązania do rozdzielnic głównych, podrozdzielnic oraz szaf sterowniczych.

• Montaż przycisków sterowniczych, przełączników i sygnalizatorów w rozdzielnicach przemysłowych
• Podstawa dla styczników i przekaźników w układach automatyki budynkowej
• Wsparcie dla wyłączników nadprądowych i różnicowoprądowych w instalacjach mieszkaniowych i komercyjnych
• Organizacja wnętrza szaf sterowniczych w maszynach i urządzeniach (systemy VDI)

Wskazówki Montażowe

Montaż podzespołu oraz całej aparatury może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Podzespół mocuje się na szynie DIN TH35 lub bezpośrednio w obudowie zgodnie z dokumentacją producenta. Przekroje przewodów oraz momenty dokręcania zacisków należy dobierać według instrukcji montowanej aparatury modułowej. Upewnij się, że podzespół jest stabilnie zamocowany i nie ulegnie przemieszczeniu podczas eksploatacji.

FAQ

• Z jakiego materiału wykonany jest podzespół UD11M1? Producent nie podał jednoznacznych danych dotyczących materiału. W systemach VDI najczęściej stosuje się tworzywa konstrukcyjne lub płyty stalowe – zalecamy sprawdzenie specyfikacji u dostawcy.
• Czy podzespół nadaje się do montażu na szynie TH35? Przeznaczenie do systemu VDI sugeruje możliwość mocowania na standardowej szynie DIN, jednak szczegóły montażu należy potwierdzić w dokumentacji technicznej produktu.
• Jaki stopień ochrony IP ma ten podzespół? Stopień ochrony zależy od obudowy, w której podzespół jest montowany. Sam element nie ma przypisanego IP – po instalacji w rozdzielnicy ochronę zapewnia obudowa (np. IP20, IP44).
