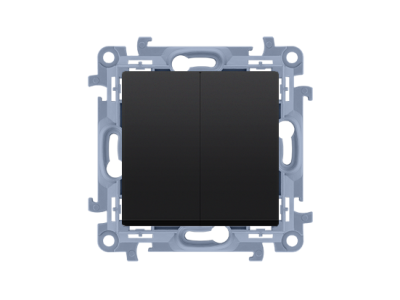

Podwójny przycisk (moduł) 10AX, 250V, zaciski śrubowe, czarny Simon 10 | CP2.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Podwójny przycisk (moduł) z serii Simon 10 o numerze katalogowym CP2.01/49 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach sterowania oświetleniem i automatyką budynkową. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co oznacza zdolność do bezpiecznego załączania obciążeń o charakterze indukcyjnym oraz pojemnościowym przy napięciu znamionowym 250V AC. Wykończenie w eleganckim, czarnym kolorze (matowym) sprawia, że moduł doskonale wpisuje się w nowoczesne trendy architektoniczne.

• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych gwarantuje trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania styku w wyniku drgań lub upływu czasu.
• Mechanizm monostabilny: Przycisk działa w trybie chwilowym, co jest kluczowe w instalacjach opartych na przekaźnikach bistabilnych lub sterownikach PLC.
• Wysoka jakość materiałów: Obudowa wykonana z tworzywa odpornego na zarysowania zapewnia estetyczny wygląd przez długie lata eksploatacji.
• Stopień ochrony IP20: Standardowa ochrona przed dostępem do części niebezpiecznych palcem, dedykowana do montażu wewnątrz suchych pomieszczeń.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE, co jest gwarancją dopuszczenia do obrotu na terenie Unii Europejskiej oraz dowodem na przejście rygorystycznych testów jakościowych przeprowadzonych przez producenta Kontakt Simon.

Zastosowanie

Podwójny przycisk Simon 10 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki dwóm niezależnym klawiszom sterującym, idealnie nadaje się do:

• Sterowania oświetleniem schodowym lub korytarzowym we współpracy z przekaźnikami bistabilnymi.
• Wyzwalania scen świetlnych w systemach inteligentnego domu.
• Obsługi dzwonków dwutonowych lub systemów przywoławczych.
• Integracji z systemami automatyki budynkowej, gdzie wymagany jest sygnał impulsowy do załączenia konkretnej funkcji.

Wskazówki Montażowe

Montaż modułu CP2.01/49 powinien być przeprowadzony przez wykwalifikowanego elektryka. Przycisk przeznaczony jest do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody należy odizolować na odpowiednią długość i umieścić w zaciskach śrubowych, dbając o odpowiedni moment dokręcania, aby nie uszkodzić gwintu, a jednocześnie zapewnić optymalny styk elektryczny. Moduł wymaga dopełnienia ramką z serii Simon 10, co pozwala na estetyczne wykończenie instalacji pojedynczej lub wielokrotnej.

FAQ

• Czy ten przycisk posiada podświetlenie? Prezentowany model CP2.01/49 jest wersją bez podświetlenia.
• Czy mogę użyć tego przycisku do sterowania roletami? Choć jest to przycisk podwójny, do sterowania roletami zaleca się dedykowane łączniki żaluzjowe z blokadą mechaniczną lub elektryczną, aby zapobiec jednoczesnemu podaniu napięcia na oba kierunki pracy silnika.
• Jaki przekrój przewodu można podłączyć do zacisków? Zaciski śrubowe w serii Simon 10 są przystosowane do przewodów sztywnych (drut) oraz giętkich (linka z tulejką) o przekroju do 2,5 mm².
