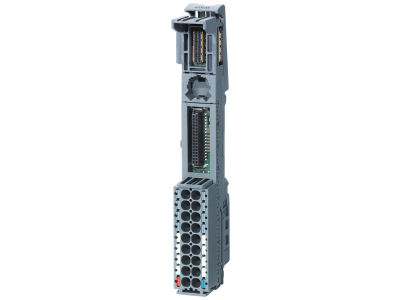

Podstawka dla modułów rozszerzeń BU15-P16+A0+2B, typ A0, PUSH-IN, 15x117mm, SIMATIC ET 200SP | 6ES7193-6BP00-0BA0 Siemens

Alternatywny kod produktu: 6ES71936BP000BA0

Opis i Kluczowe Cechy

Podstawka BaseUnit typu BU15-P16+A0+2B o numerze katalogowym 6ES7193-6BP00-0BA0 stanowi fundament systemu rozproszonych wejść/wyjść SIMATIC ET 200SP firmy Siemens. Jest to kluczowy element mechaniczny i elektryczny, który umożliwia montaż modułów funkcyjnych oraz zapewnia wygodne oprzewodowanie sygnałów procesowych. Dzięki szerokości wynoszącej zaledwie 15 mm, system pozwala na znaczną oszczędność miejsca w szafie sterowniczej, zachowując przy tym pełną funkcjonalność i przejrzystość instalacji.

• Technologia PUSH-IN: Zastosowanie zacisków typu PUSH-IN pozwala na beznarzędziowy montaż przewodów sztywnych oraz elastycznych z tulejkami, co drastycznie skraca czas prefabrykacji i eliminuje ryzyko poluzowania się połączeń pod wpływem wibracji.
• Konfiguracja zacisków: Podstawka oferuje 16 zacisków procesowych (P16) oraz brak dodatkowych zacisków pomocniczych (A0), co jest optymalne dla standardowych aplikacji sygnałowych.
• Typ A0: Kompatybilność z szeroką gamą modułów peryferyjnych typu A0 zapewnia uniwersalność w projektowaniu systemów automatyki.
• Trwałość i niezawodność: Solidna konstrukcja obudowy o wymiarach 15x117 mm gwarantuje stabilne osadzenie na szynie DIN oraz pewny styk elektryczny z magistralą backplane.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co potwierdzają liczne certyfikaty. Podstawka spełnia wymagania normy IEC 61131-2 dotyczącą sterowników programowalnych, co gwarantuje odporność na zakłócenia elektromagnetyczne oraz wytrzymałość mechaniczną. System SIMATIC ET 200SP posiada również dopuszczenia CE, UL oraz cULus, co umożliwia jego stosowanie na rynkach globalnych, w tym w wymagających aplikacjach w Ameryce Północnej. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem części pod napięciem zgodnie z normą EN 60529.

Zastosowanie

Podstawka BU15-P16+A0+2B znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka gęstość upakowania sygnałów oraz skalowalność systemu sterowania. Jest idealnym rozwiązaniem dla:

• Przemysłu maszynowego: Budowa kompaktowych szaf sterowniczych dla maszyn pakujących, obróbczych i montażowych.
• Automatyki procesowej: Integracja sygnałów z czujników i elementów wykonawczych w rozproszonych systemach sterowania (DCS).
• Systemów HVAC: Zarządzanie infrastrukturą budynkową dzięki łatwej rozbudowie o kolejne moduły wejść/wyjść.
• Modernizacji (Retrofit): Zastępowanie starszych, gabarytowo większych systemów nowoczesną platformą ET 200SP.

Wskazówki Montażowe

Montaż podstawki BaseUnit powinien odbywać się na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Podstawki łączy się ze sobą bocznie, tworząc magistralę komunikacyjną i zasilającą dla modułów. Podczas podłączania przewodów w technologii PUSH-IN, należy zachować odpowiednią długość odizolowania końcówki (zgodnie z dokumentacją techniczną), aby zapewnić optymalny styk. Demontaż modułu lub podstawki jest ułatwiony dzięki zintegrowanym mechanizmom zwalniającym, co pozwala na wymianę komponentów bez konieczności demontażu całego rzędu urządzeń.

FAQ

• Czy ta podstawka obsługuje tworzenie nowej grupy potencjałowej? Model BU15-P16+A0+2B (typ 2B) jest przeznaczony do kontynuacji istniejącej grupy potencjałowej. W celu otwarcia nowej grupy należy zastosować podstawkę typu Light BaseUnit (np. typ A).
• Jakie przewody można stosować z zaciskami PUSH-IN? Można stosować przewody miedziane o przekrojach od 0,14 mm² do 1,5 mm². W przypadku przewodów linkowych bez tulejek zaleca się użycie śrubokręta do otwarcia zacisku podczas wprowadzania żyły.
• Czy moduł można wymienić pod napięciem (Hot-Swapping)? Tak, system SIMATIC ET 200SP wspiera funkcję wymiany modułów elektronicznych podczas pracy sterownika, o ile konfiguracja sprzętowa na to pozwala.
