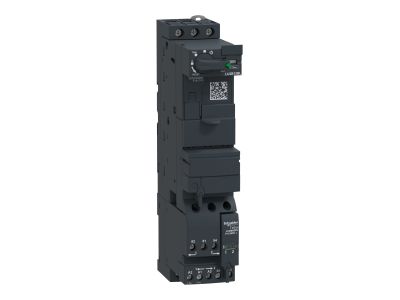

Podstawa zasilająca TeSys U 12A 24VDC zaciski śrubowe | LU2B12BL Schneider Electric

Opis i Kluczowe Cechy

Podstawa zasilająca TeSys U LU2B12BL firmy Schneider Electricder Electric to zaawansowany element układu nawrotnego do bezpośredniego rozruchu silników. Przeznaczona do pracy trójfazowej (3P), oferuje znamionowy prąd cieplny Ith 12 A, co zapewnia bezpieczne przewodzenie prądu w obciążonych obwodach silnikowych bez ryzyka przegrzania zacisków. Napięcie sterowania 24 V DC umożliwia współpracę z nowoczesnymi układami automatyki, a konstrukcja z zaciskami śrubowymi gwarantuje pewne i trwałe połączenie przewodów. Szerokość modułu – brak danych w źródle, należy sprawdzić kartę katalogową.

• Znamionowy prąd cieplny Ith 12 A: Możliwość pracy w obwodach silnikowych o znacznym obciążeniu, z minimalnym ryzykiem przegrzania styków.
• Napięcie sterowania 24 V DC: Bezpieczne i łatwe w integracji z przekaźnikami, stycznikami oraz sterownikami PLC.
• 3 bieguny (3P) z funkcją izolacyjną: Odłączanie wszystkich faz w jednym urządzeniu, zwiększające bezpieczeństwo podczas serwisu.
• Kategoria użytkowania AC-41, AC-43, AC-44: Przystosowana do łączenia i rozłączania obciążeń silnikowych w różnych warunkach eksploatacji, zgodnie z wymaganiami przemysłowymi.
• Zaciski śrubowe: Trwałe, odporne na wibracje połączenia przewodów – łatwy montaż bez narzędzi specjalistycznych.

Zgodność z Normami

Podstawa TeSys U LU2B12BL jest zaprojektowana i wyprodukowana zgodnie z wymaganiami europejskich norm oraz standardami DIN. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Szczegółowe numery norm nie zostały podane przez producenta – w razie potrzeby zalecamy sprawdzenie aktualnej karty katalogowej.

Zastosowanie

Podstawa zasilająca TeSys U znajduje zastosowanie wszędzie tam, gdzie wymagany jest bezpieczny i niezawodny rozruch bezpośredni silników trójfazowych, szczególnie w układach nawrotnych. Sprawdza się w maszynach przemysłowych, liniach produkcyjnych oraz systemach automatyki budynkowej.

• Sterowanie i zabezpieczenie silników w układach nawrotnych (zmiana kierunku obrotów).
• Bezpośredni rozruch silników indukcyjnych w rozdzielnicach przemysłowych.
• Element systemu TeSys U – współpraca z modułami sterującym i komunikacyjnymi.
• Zastosowania wymagające funkcji izolacyjnej – możliwość bezpiecznego odłączania zasilania podczas konserwacji.

Wskazówki Montażowe

Montaż i podłączenie podstawy TeSys U może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do znamionowego prądu cieplnego 12 A oraz wymagań obciążenia silnika.

FAQ

• Czy podstawa LU2B12BL ma funkcję izolacyjną? Tak, produkt posiada zadeklarowaną funkcję izolacyjną – po załączeniu bezpiecznie odłącza wszystkie trzy fazy, co ułatwia prace serwisowe.
• Jaki jest znamionowy prąd cieplny (Ith) podstawy? Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym wynosi 12 A. Jest to maksymalny prąd, jaki może długotrwale płynąć przez styki bez przekroczenia dopuszczalnej temperatury.
• Do jakich kategorii użytkowania została przystosowana podstawa? Kategoria AC-41, AC-43 oraz AC-44, co oznacza, że nadaje się do łączenia i rozłączania obciążeń silnikowych w warunkach normalnych i ciężkich, w tym rozruchu i wybiegu silnika.
