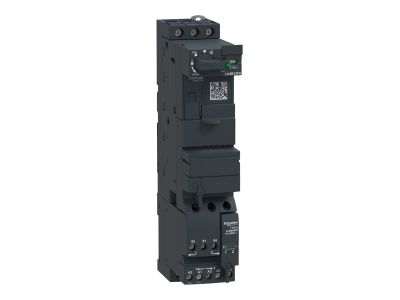

Podstawa zasilająca TeSys U 12A 110-220VDC zaciski śrubowe | LU2B12FU Schneider Electric

Opis i Kluczowe Cechy

Schneider Electricder Electric LU2B12FU to podstawa zasilająca z serii TeSys U, przeznaczona do budowy układów nawrotnego rozruchu bezpośredniego silników trójfazowych. Wyposażona w 3 bieguny, zapewnia prąd znamionowy cieplny Ith wynoszący 12 A oraz napięcie sterowania w zakresie 110…220 V DC / 110…240 V AC 50/60 Hz. Dzięki zaciskom śrubowym i funkcji izolacyjnej gwarantuje bezpieczne i solidne połączenia, a także ułatwia serwisowanie obwodu głównego.

• Prąd znamionowy Ith 12 A: umożliwia bezpieczną pracę w obwodach silnikowych o umiarkowanym obciążeniu, zgodnie z kategoriami użytkowania AC-41, AC-43, AC-44.
• Szeroki zakres napięcia sterowania 110…220 V DC / 110…240 V AC: uniwersalność zasilania obwodu sterowniczego – działa zarówno w instalacjach prądu stałego, jak i przemiennego.
• Funkcja izolacyjna: zapewnia bezpieczne odłączenie obwodu głównego, co ułatwia konserwację i serwis.
• Zaciski śrubowe: pewne i solidne połączenie przewodów, łatwe w montażu i kontroli momentu dokręcania.
• Kompatybilność z systemem TeSys U: modułowa budowa umożliwia rozbudowę o dodatkowe moduły (np. styczniki, przekaźniki przeciążeniowe) na szynie DIN.

Zgodność z Normami

Urządzenie zaprojektowane zgodnie z międzynarodowymi normami dla aparatury sterowniczej i zabezpieczeń silników. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Podstawa zasilająca TeSys U LU2B12FU przeznaczona jest do budowy układów nawrotnego rozruchu silników trójfazowych o prądzie do 12 A. Idealna do zastosowań wymagających częstych zmian kierunku obrotów.

• Sterowanie silnikami w przenośnikach, dźwigach, bramach, windach – nawrotny rozruch bezpośredni.
• Impulsowe sterowanie stycznikami w układach automatyki budynkowej i przemysłowej.
• Sygnalizacja stanu pracy silnika oraz sterowanie ręczne/automatyczne w szafach sterowniczych.
• Rozbudowa systemu TeSys U o dodatkowe funkcje (przekaźniki przeciążeniowe, bloki komunikacyjne) na szynie DIN.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac montażowych bezwzględnie odłączyć napięcie zasilania. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania zacisków śrubowych należy dostosować do dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego (12 A) i warunków instalacji. Pamiętać o funkcji izolacyjnej – przed serwisem odłączyć obwód główny.

FAQ

• Czy podstawa LU2B12FU może być używana do rozruchu gwiazda-trójkąt? Podstawa jest przeznaczona do rozruchu bezpośredniego nawrotnego. Do rozruchu gwiazda-trójkąt należy zastosować odpowiedni układ styczników i przekaźników czasowych.
• Jakie napięcie sterowania można podać na cewkę? Dopuszczalne napięcie sterowania to 110…220 V DC lub 110…240 V AC 50/60 Hz. Należy upewnić się, że źródło sterowania spełnia te wartości.
• Jaki jest stopień ochrony obudowy? Dane produktu nie zawierają informacji o stopniu IP. W celu uzyskania dokładnych danych zaleca się sprawdzenie karty katalogowej producenta.
