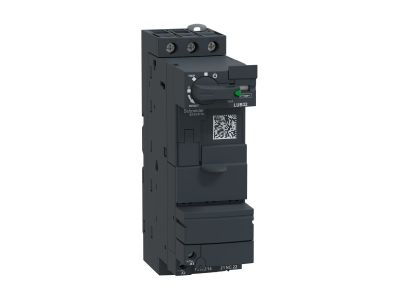

Podstawa zasilająca 32A zaciski śrubowe, TeSys U,T | LUB32 Schneider Electric

Opis i Kluczowe Cechy

Podstawa zasilająca TeSys U o oznaczeniu LUB32 to zaawansowany fundament systemu rozruchowego od renomowanego producenta Schneider Electric. Urządzenie to zostało zaprojektowane jako modułowa baza dla układów rozruchu bezpośredniego silników elektrycznych, oferując niezrównaną elastyczność w konfiguracji systemów sterowania i zabezpieczeń. Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym (Ith) wynosi 32 A, co pozwala na bezpieczną pracę z obciążeniami o znacznej mocy. Konstrukcja 3-biegunowa (3P) zapewnia pełną kompatybilność z trójfazowymi układami zasilania, a zintegrowana funkcja izolacyjna podnosi standardy bezpieczeństwa podczas prac serwisowych.

• Wysoka wydajność prądowa: Prąd znamionowy 32 A umożliwia obsługę szerokiej gamy silników przemysłowych.
• Wszechstronność sterowania: Szeroki zakres napięć sterujących (Uc) obejmuje zarówno prąd stały (DC), jak i zmienny (AC) w zakresach od 24 V do 240 V, co ułatwia integrację z istniejącymi systemami automatyki.
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe i odporne na wibracje połączenie przewodów, minimalizując ryzyko przestojów spowodowanych poluzowaniem styków.
• Kategorie użytkowania: Urządzenie jest certyfikowane do pracy w wymagających kategoriach AC-41, AC-43 oraz AC-44, co potwierdza jego zdolność do łączenia obciążeń nieindukcyjnych oraz silników klatkowych podczas rozruchu i hamowania przeciwprądem.

Zgodność z Normami

Podstawa LUB32 została zaprojektowana zgodnie z rygorystycznymi normami międzynarodowymi, co czyni ją produktem bezpiecznym i niezawodnym w środowisku przemysłowym. Spełnia wymagania norm dotyczących aparatury niskonapięciowej, zapewniając odpowiednią izolację oraz wytrzymałość dielektryczną. Dzięki przynależności do rodziny TeSys U, produkt ten wpisuje się w koncepcję zrównoważonego rozwoju i bezpieczeństwa operacyjnego, oferując stopień ochrony dostosowany do montażu w szafach sterowniczych.

Zastosowanie

Głównym przeznaczeniem podstawy TeSys U LUB32 jest sterowanie i ochrona silników elektrycznych w przemyśle oraz infrastrukturze budynkowej. Dzięki swojej modułowości, idealnie sprawdza się w:

• Układach rozruchu bezpośredniego silników klatkowych.
• Systemach wentylacji i klimatyzacji (HVAC), gdzie wymagana jest wysoka niezawodność łączeniowa.
• Liniach produkcyjnych i przenośnikach, pracujących w ciężkich kategoriach użytkowania AC-43 i AC-44.
• Aplikacjach wymagających częstego manewrowania i separacji galwanicznej obwodów siłowych.

Wskazówki Montażowe

Montaż podstawy LUB32 powinien być przeprowadzony przez wykwalifikowany personel elektrotechniczny. Urządzenie jest przystosowane do montażu na standardowej szynie DIN, co znacząco skraca czas instalacji w rozdzielnicy. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić szczególną uwagę na moment dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych. Przed uruchomieniem należy zweryfikować zgodność napięcia sterującego cewki z napięciem dostępnym w obwodzie sterowania (np. 24V DC lub 230V AC).

FAQ

• Czy podstawa LUB32 zawiera moduł zabezpieczający? Nie, LUB32 to podstawa bazowa. Należy do niej dobrać odpowiedni moduł sterujący i zabezpieczający z serii TeSys U, zależnie od mocy silnika i wymaganych funkcji ochrony.
• Jakie są dostępne napięcia sterujące dla tej podstawy? Urządzenie wspiera szeroki wachlarz napięć: od 24 V AC/DC, przez 48 V, aż po 240 V AC, co czyni je niezwykle uniwersalnym komponentem.
• Czy urządzenie posiada funkcję izolacyjną? Tak, podstawa LUB32 posiada wbudowaną funkcję izolacyjną, co pozwala na bezpieczne odłączenie obwodu silnikowego zgodnie z przepisami bezpieczeństwa.
