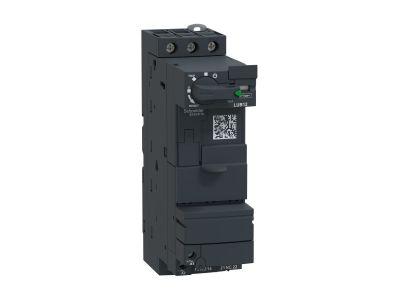

Podstawa zasilająca 12A zaciski śrubowe, TeSys U,T | LUB12 Schneider Electric

Opis i Kluczowe Cechy

Podstawa zasilająca Schneider Electric z serii TeSys U, o oznaczeniu katalogowym LUB12, stanowi fundament nowoczesnego, modułowego układu rozruchowego. Urządzenie to zostało zaprojektowane z myślą o bezpośrednim rozruchu silników elektrycznych, oferując znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym (Ith) na poziomie 12 A. Dzięki trójbiegunowej konstrukcji (3P), podstawa zapewnia pełną kompatybilność z systemami trójfazowymi, gwarantując jednocześnie funkcję izolacyjną niezbędną dla bezpiecznej eksploatacji i serwisowania napędów.

• Wszechstronność sterowania: Urządzenie obsługuje szeroki zakres napięć sterujących (Uc), w tym 24 V AC/DC, 48 V AC, 48...72 V DC, a także standardowe napięcia sieciowe 110...240 V AC/DC, co pozwala na łatwą integrację z różnorodnymi systemami automatyki.
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, co jest kluczowe w środowiskach przemysłowych.
• Kategorie użytkowania: Podstawa jest certyfikowana do pracy w wymagających kategoriach AC-41, AC-43 oraz AC-44, co umożliwia sterowanie obciążeniami nieindukcyjnymi lub lekko indukcyjnymi, a także silnikami klatkowymi podczas rozruchu i hamowania przeciwprądem.

Zgodność z Normami

Produkt Schneider Electric LUB12 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności. Urządzenie spełnia wymagania normy IEC/EN 60947-6-2, która definiuje parametry dla wielofunkcyjnych aparatów sterowniczych i zabezpieczających. Dzięki wbudowanej funkcji izolacyjnej, podstawa spełnia kryteria bezpiecznego odłączenia obwodu, co jest niezbędne do uzyskania certyfikacji systemów sterowania maszynowego.

Zastosowanie

Podstawa TeSys U LUB12 znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem dla:

• Układów napędowych: Bezpośredni rozruch silników klatkowych w pompach, wentylatorach oraz przenośnikach.
• Prefabrykacji szaf sterowniczych: Dzięki kompaktowej budowie i modułowości, pozwala na znaczną oszczędność miejsca na szynie DIN.
• Systemów automatyki budynkowej: Sterowanie urządzeniami HVAC wymagającymi niezawodnego łączenia prądów do 12 A.

Wskazówki Montażowe

Montaż podstawy LUB12 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż mechaniczny: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN 35 mm. Należy zapewnić odpowiednią przestrzeń wokół urządzenia dla swobodnej konwekcji powietrza.
• Podłączenie elektryczne: Podczas dokręcania zacisków śrubowych należy zachować zalecany przez producenta moment dokręcania, aby uniknąć przegrzewania się styków. Przekrój przewodów powinien być dobrany do prądu znamionowego 12 A oraz warunków otoczenia.
• Konfiguracja: Przed uruchomieniem należy upewnić się, że napięcie sterujące podane na cewkę jest zgodne z wybranym wariantem modułu sterującego zainstalowanego w podstawie.

FAQ

1. Czy podstawa LUB12 zawiera w sobie moduł zabezpieczający?
Nie, LUB12 to podstawa bazowa. Aby stworzyć kompletny rozrusznik silnikowy, należy doposażyć ją w odpowiedni moduł sterujący oraz moduł zabezpieczający (wyzwalacz) z serii TeSys U.

2. Jakie są główne zalety systemu TeSys U w porównaniu do tradycyjnych styczników?
System TeSys U integruje funkcje stycznika, wyłącznika silnikowego i izolatora w jednej kompaktowej obudowie, co redukuje czas okablowania nawet o 40% i zmniejsza gabaryty rozdzielnicy.

3. Czy urządzenie może pracować z napięciem 24V DC?
Tak, podstawa LUB12 wspiera napięcie sterujące 24 V DC, pod warunkiem zastosowania odpowiedniego modułu sterującego dedykowanego dla tego napięcia.
