Podstawa zasilająca 12A bez zacisków, TeSys U,T | LUB120 Schneider Electric

Opis i Kluczowe Cechy

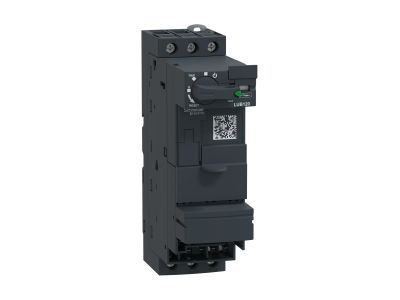

Podstawa zasilająca TeSys U o numerze katalogowym LUB120 to zaawansowany komponent modułowego systemu rozruchowego marki Schneider Electric. Urządzenie zostało zaprojektowane z myślą o bezpośrednim rozruchu silników elektrycznych, oferując prąd znamionowy cieplny (Ith) na poziomie 12 A przy konwekcyjnym chłodzeniu powietrznym. Jako podstawa bazowa typu 3P (trójbiegunowa), stanowi fundament dla inteligentnego układu sterowania i zabezpieczenia napędów. Kluczową cechą konstrukcyjną jest zintegrowana funkcja izolacyjna, która gwarantuje bezpieczne odłączenie obwodu głównego podczas prac serwisowych. Urządzenie charakteryzuje się wysoką elastycznością w zakresie napięcia sterującego (Uc), obsługując szerokie spektrum wartości od 24 V do 240 V zarówno dla prądu przemiennego (AC), jak i stałego (DC), co czyni je uniwersalnym rozwiązaniem w różnorodnych systemach automatyki.

• Wielofunkcyjność: Możliwość pracy w kategoriach użytkowania AC-41, AC-43 oraz AC-44, co pozwala na obsługę obciążeń nieindukcyjnych, lekko indukcyjnych oraz silników klatkowych.
• Kompaktowa budowa: System TeSys U integruje funkcje stycznika i wyłącznika silnikowego w jednej podstawie, oszczędzając miejsce w szafie sterowniczej.
• Szeroki zakres sterowania: Kompatybilność z napięciami 24V, 48V, 72V, 110V oraz 240V ułatwia integrację z istniejącymi systemami sterowania PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności w warunkach przemysłowych. Podstawa LUB120 spełnia wymagania normy IEC/EN 60947-6-2, dotyczącej wielofunkcyjnych urządzeń sterujących i zabezpieczających. Dzięki wbudowanej funkcji izolacyjnej, urządzenie jest zgodne z wytycznymi dotyczącymi bezpiecznego rozłączania izolacyjnego, co jest kluczowe dla ochrony personelu technicznego. Stopień ochrony oraz parametry wytrzymałości dielektrycznej są dostosowane do pracy w trudnych środowiskach produkcyjnych.

Zastosowanie

Podstawa zasilająca TeSys U LUB120 znajduje szerokie zastosowanie w nowoczesnych układach napędowych, gdzie wymagana jest wysoka gęstość upakowania aparatury oraz szybka diagnostyka. Jest idealnym rozwiązaniem dla:

• Przemysłu maszynowego (OEM): Budowa kompaktowych układów rozruchowych dla pomp, wentylatorów i przenośników.
• Systemów HVAC: Sterowanie silnikami central wentylacyjnych i układów klimatyzacji.
• Automatyki procesowej: Integracja z systemami sterowania w celu zapewnienia ciągłości pracy linii produkcyjnych.
• Rozdzielnic modułowych: Dzięki montażowi na szynie DIN, podstawa doskonale wpisuje się w standardy nowoczesnych rozdzielnic niskiego napięcia.

Wskazówki Montażowe

Montaż podstawy LUB120 powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co znacząco skraca czas instalacji. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków (w przypadku stosowania modułów przyłączeniowych), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem należy zweryfikować, czy napięcie sterujące podane na cewkę jest zgodne z parametrami znamionowymi urządzenia (np. 24V DC lub 230V AC). Ze względu na brak fabrycznych zacisków kontrolnych w tym modelu, należy przewidzieć odpowiednie moduły rozszerzeń w zależności od potrzeb aplikacji.

FAQ

• Czy podstawa LUB120 zawiera moduł zabezpieczający? Nie, podstawa bazowa wymaga doposażenia w odpowiednią jednostkę kontrolno-pomiarową (Lucid) w celu zapewnienia pełnej ochrony silnika.
• Jakie jest maksymalne natężenie prądu dla tej podstawy? Znamionowy prąd cieplny wynosi 12 A, co pozwala na obsługę silników o mocy dopasowanej do tego zakresu prądowego.
• Czy urządzenie obsługuje sterowanie DC? Tak, podstawa jest kompatybilna z szerokim zakresem napięć DC, w tym popularnymi standardami 24V DC oraz 48-72V DC.
• Co oznacza kategoria AC-43? Kategoria ta odnosi się do sterowania silnikami klatkowymi z możliwością hamowania przeciwprądem i impulsowania, co świadczy o wysokiej wytrzymałości styków.
