Podstawa wtykowa, pro M compact, S2C-EST | 2CSS200999R0001 ABB

Alternatywny kod produktu: 2CSS200999R0001

Opis i Kluczowe Cechy

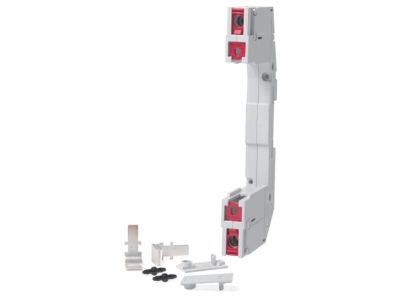

Podstawa wtykowa pro M compact S2C-EST (symbol 2CSS200999R0001) to rozwiązanie pozwalające na szybką i bezpieczną konwersję standardowych wyłączników nadprądowych serii S200 lub F200 w urządzenia wtykowe. Zaprojektowana do współpracy z seriami MCB S200 i RCCB F200 o prądzie znamionowym do 63A oraz seriami RCBO DS201 i DS202C. Kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach modułowych bez konieczności modyfikacji istniejącej infrastruktury.

• Konwersja wyłączników w urządzenia wtykowe: Pozwala na elastyczne zarządzanie obwodami poprzez szybką wymianę modułów bez konieczności demontażu całego urządzenia.
• Kompatybilność z seriami S200/F200 do 63A: Uniwersalne zastosowanie w standardowych rozdzielnicach niskonapięciowych.
• Kompatybilność z seriami RCBO DS201 i DS202C: Rozszerza funkcjonalność o ochronę różnicowoprądową w układach wtykowych.
• Kompaktowa konstrukcja: Zajmuje jedynie 1 moduł szerokości, co optymalizuje wykorzystanie przestrzeni w rozdzielnicy.
• Łatwość montażu: Standardowe mocowanie szynowe 35mm (DIN) – natychmiastowa integracja z istniejącymi instalacjami.

Zgodność z Normami

Podstawa wtykowa S2C-EST spełnia wymagania norm europejskich dotyczących aparatury modułowej niskonapięciowej, w tym normy EN 60898-1 (wyłączniki nadprądowe) oraz EN 61008-1 (wyłączniki różnicowoprądowe). Produkt posiada deklarację zgodności CE.

Zastosowanie

Podstawa wtykowa pro M compact S2C-EST znajduje zastosowanie w instalacjach elektrycznych wymagających elastycznego zarządzania obwodami, szczególnie tam, gdzie konieczna jest częsta wymiana modułów lub testowanie układów.

• Modernizacja rozdzielnic w budynkach użyteczności publicznej i przemysłowych – szybka wymiana wyłączników na wtykowe.
• Pomiary i testy obwodów – łatwe podłączanie i odłączanie aparatury pomiarowej lub symulatorów.
• Serwis i konserwacja – skrócenie czasu przestojów dzięki błyskawicznej wymianie modułów.
• Systemy rozbudowywalne – ułatwiona rozbudowa instalacji o nowe obwody bez konieczności prowadzenia nowych kabli.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Podstawę wtykową należy zamontować na szynie DIN 35mm, następnie wsunąć w nią odpowiedni moduł (S200, F200 lub RCBO DS201/DS202C) i zablokować go w pozycji roboczej. Podczas montażu zwrócić uwagę na odpowiedni dobór momentu dokręcania śrub w zależności od typu modułu. Po zakończeniu prac sprawdzić poprawność połączeń i działanie układu.

FAQ

• Czy podstawę wtykową można stosować z innymi seriami wyłączników niż S200/F200? Podstawa S2C-EST przeznaczona jest wyłącznie do współpracy z seriami S200, F200, DS201 i DS202C. Inne serie mogą nie być kompatybilne.
• Jaka jest maksymalna obciążalność prądowa podstawy? Podstawa zaprojektowana jest do współpracy z wyłącznikami o prądzie znamionowym do 63A.
• Czy podstawę można stosować w instalacjach zabezpieczonych wyłącznikami różnicowoprądowymi? Tak, podstawa kompatybilna jest z seriami RCBO DS201 i DS202C, które łączą funkcję wyłącznika nadprądowego i różnicowoprądowego.
