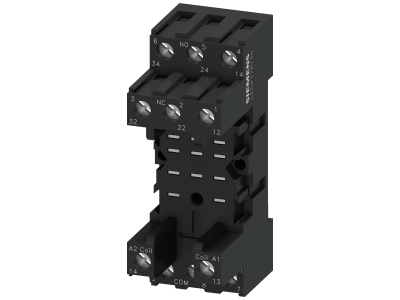

Podstawa wtykowa dla przekaźnikówPT ze stykami 3CO, standardowa, szer. 28mm, przył.śrubowe | LZS:PT78730 Siemens

Alternatywny kod produktu: LZS:PT78730

Opis i Kluczowe Cechy

Podstawa wtykowa LZS:PT78730 przeznaczona jest do montażu przekaźników serii PT w rozdzielnicach elektrycznych. Wyposażona w trzy zestawy styków przełącznych (3CO) oraz przyłącze śrubowe, zapewnia pewne i bezpieczne połączenie przewodów. Szerokość 28 mm pozwala na oszczędne zagospodarowanie miejsca na szynie TH35, co ułatwia tworzenie kompaktowych układów sterowania.

• Styki 3CO (trzy pary przełączne): Umożliwiają niezależne przełączanie trzech obwodów – idealne do sterowania kilkoma odbiornikami lub sygnalizacji z jednym sygnałem sterującym.
• Szerokość 28 mm: Zajmuje tylko dwa moduły na szynie DIN, co pozwala na gęste upakowanie aparatury w rozdzielnicy.
• Przyłącze śrubowe: Trwałe i odporne na wibracje połączenie przewodów – łatwy montaż i demontaż bez specjalistycznych narzędzi.
• Standardowa konstrukcja: Zgodna z wymiarami i interfejsem przekaźników PT, gwarantuje szybkie wpięcie oraz wymianę bez ingerencji w okablowanie.
• Oznaczenie LZS:PT78730: Produkt renomowanego producenta, przeznaczony do pracy w obwodach sterowania i automatyki budynkowej.

Zgodność z Normami

Podstawa wtykowa LZS:PT78730 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkowana jest zgodnie ze standardami DIN, co gwarantuje niezawodność i kompatybilność z typową aparaturą modułową.

Zastosowanie

Podstawa wtykowa LZS:PT78730 znajduje szerokie zastosowanie w instalacjach sterowania i automatyki, gdzie wymagane jest niezawodne przełączanie obwodów za pomocą przekaźników PT.

• Sterowanie silnikami, wentylatorami, pompami i innymi odbiornikami w systemach automatyki budynkowej.
• Impulsowe sterowanie stycznikami, przekaźnikami pomocniczymi lub wejściami sterowników PLC.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w szafach sterowniczych i rozdzielnicach.
• Uniwersalna platforma do budowy układów opóźnień czasowych, sekwencyjnych i zabezpieczeń przy współpracy z modułami czasowymi.

Wskazówki Montażowe

Montaż podstawy wtykowej LZS:PT78730 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP20. Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową styków i normami instalacyjnymi. Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Nie wolno przekraczać maksymalnych parametrów elektrycznych podanych w instrukcji przekaźnika PT.

FAQ

• Czy podstawa posiada wbudowane podświetlenie LED? Nie, w podstawie LZS:PT78730 nie przewidziano podświetlenia. Opcjonalnie można zastosować przekaźnik PT z diodą sygnalizacyjną lub oddzielny wskaźnik.
• Jaki stopień ochrony ma podstawa? Podstawa wtykowa jako element rozdzielnicy montowany na szynie TH35 jest przeznaczona do stosowania w suchych pomieszczeniach – typowa wartość IP20 (ochrona przed dotknięciem palcem). Dokładny stopień ochrony zależy od zastosowanej obudowy rozdzielnicy.
• Czy styki 3CO działają w trybie zwiernym (NO) czy rozwiernym (NC)? Każdy z trzech zestawów styków (3CO) posiada parę przełączną – jeden wspólny (C) oraz normalnie otwarty (NO) i normalnie zamknięty (NC). Pozwala to na konfigurację zarówno jako zwierny, jak i rozwierny w zależności od potrzeb.
