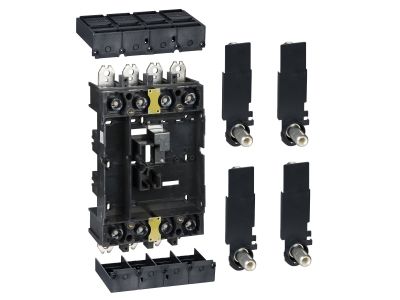

Podstawa wtykowa 4P Compact kit NSX400/630 Compact NSX | LV432539 Schneider Electric

Opis i Kluczowe Cechy

Podstawa wtykowa 4P Compact kit LV432539 przeznaczona jest do wyłączników kompaktowych serii Compact NSX400/630. Dzięki konstrukcji umożliwiającej beznarzędziowe podłączanie i odłączanie aparatu, skraca czas montażu i ułatwia serwisowanie. Czterobiegunowa wersja (4P) pozwala na obsługę obwodów trójfazowych z przewodem neutralnym. Zestaw (kit) zawiera wszystkie niezbędne elementy do instalacji.

• 4-biegunowa (4P): Umożliwia kompletną obsługę obwodów trójfazowych z uwzględnieniem przewodu neutralnego, co jest niezbędne w sieciach TN-S i TN-C-S.
• Kompatybilność z Compact NSX400/630: Zaprojektowana do wyłączników o prądzie znamionowym do 630 A – zapewnia pewne połączenie elektryczne i mechaniczną współpracę.
• Wtykowa konstrukcja (plug-in): Skraca czas montażu i demontażu aparatu bez potrzeby stosowania narzędzi, co obniża koszty obsługi i przyspiesza wymianę.
• Zestaw montażowy (kit): Kompletny zestaw zawiera wszystkie niezbędne elementy mocujące i przyłączeniowe, eliminując konieczność dokupowania dodatkowych akcesoriów.
• Przystosowanie do pracy ciągłej: Solidna konstrukcja gwarantuje niezawodność w warunkach przemysłowych i w rozdzielnicach głównych budynków.

Zgodność z Normami

Podstawa wtykowa LV432539 została zaprojektowana zgodnie z europejskimi normami dla aparatury łączeniowej i rozdzielczej niskiego napięcia. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Szczegółowe normy znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Podstawa wtykowa 4P Compact kit znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest szybkie podłączanie wyłączników kompaktowych. Ułatwia modernizację i rozbudowę instalacji.

• Montaż i wymiana wyłączników Compact NSX400/630 w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Tworzenie układów redundancyjnych – możliwość szybkiej podmiany aparatu bez przestojów.
• Zastosowanie w systemach dystrybucji energii, gdzie liczy się modularność i łatwość serwisowania.
• Instalacje wymagające częstej rekonfiguracji obwodów – np. w halach produkcyjnych.

Wskazówki Montażowe

Montaż podstawy wtykowej oraz wyłącznika Compact NSX powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującą dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest bezpieczny. Podstawę mocuje się do płyty montażowej lub szyny (zgodnie z instrukcją), a przekrój przewodów przyłączeniowych musi być dobrany do spodziewanego prądu obciążenia. Momenty dokręcania śrub i połączeń należy stosować według danych producenta.

FAQ

• Dla jakich wyłączników przeznaczona jest podstawa LV432539? Podstawa jest dedykowana do wyłączników kompaktowych Compact NSX400 i Compact NSX630 (wersje 4-biegunowe).
• Ile biegunów ma podstawa wtykowa? Jest to wersja 4P (czterobiegunowa) – obsługuje trzy fazy i przewód neutralny.
• Czy zestaw (kit) zawiera wszystkie elementy potrzebne do montażu? Tak, w skład zestawu wchodzą wszystkie niezbędne części mocujące i przyłączeniowe. Szczegółowy wykaz elementów znajduje się w dokumentacji dołączonej do produktu.
