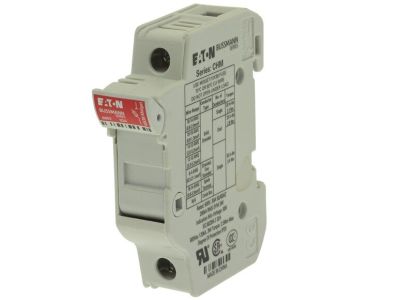

Podstawa wkładki cylindrycznej, 1-bieg, 10x38, 32A, 690VAC | CHM1DU Eaton

Opis i Kluczowe Cechy

Podstawa wkładki cylindrycznej EATON o numerze katalogowym CHM1DU to zaawansowane rozwiązanie w dziedzinie ochrony obwodów niskiego napięcia. Zaprojektowana z myślą o profesjonalnych instalacjach elektroenergetycznych, umożliwia bezpieczny montaż wkładek bezpiecznikowych o wymiarach 10x38 mm. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32A oraz napięciem znamionowym izolacji do 690V AC, co czyni je niezwykle uniwersalnym komponentem w szafach sterowniczych i rozdzielnicach.

• Konstrukcja modułowa: Pozwala na łatwą integrację z innymi aparatami modułowymi w standardowych rozdzielnicach.
• Wysoka wytrzymałość napięciowa: Praca przy napięciu 690V AC gwarantuje bezpieczeństwo w wymagających sieciach przemysłowych.
• Kompatybilność z przewodami: Specjalna konstrukcja zacisków umożliwia stosowanie przewodów wysokotemperaturowych, co jest kluczowe w aplikacjach o dużym zagęszczeniu mocy.
• Montaż na szynę DIN: Standardowy system mocowania zapewnia szybką instalację i stabilność mechaniczną urządzenia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych jednostek certyfikujących, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Podstawa CHM1DU posiada certyfikację IEC, co jest standardem na rynku europejskim, a także aprobaty cULus, CCC, CSA oraz UR. Dzięki temu może być stosowana w projektach eksportowych na rynki Ameryki Północnej oraz Azji, spełniając lokalne wymogi techniczne i prawne dotyczące aparatury niskiego napięcia.

Zastosowanie

Podstawa bezpiecznikowa EATON znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania układów sterowania, transformatorów oraz silników elektrycznych przed skutkami zwarć i przeciążeń. Dzięki możliwości pracy z miniaturowymi bezpiecznikami cylindrycznymi, system ten jest często wybierany przez prefabrykatorów rozdzielnic poszukujących niezawodnych komponentów o kompaktowych wymiarach.

Wskazówki Montażowe

Podczas instalacji podstawy CHM1DU należy zwrócić uwagę na odpowiedni dobór przekroju przewodów, uwzględniając prąd znamionowy 32A. Montaż odbywa się na standardowej szynie TS35 (DIN). W przypadku stosowania przewodów wysokotemperaturowych o zmniejszonej mocy przyłączeniowej, należy upewnić się, że połączenia są wykonane z należytą starannością, a moment dokręcania zacisków jest zgodny ze specyfikacją techniczną producenta, aby uniknąć przegrzewania się styków. Konstrukcja modułowa ułatwia serwisowanie i wymianę wkładek bez konieczności demontażu całego aparatu.

FAQ

• Czy podstawa obsługuje wkładki z wybijakiem? Opisany model CHM1DU jest dedykowany do standardowych wkładek cylindrycznych 10x38 mm.
• Jakie jest maksymalne napięcie pracy? Urządzenie jest przystosowane do pracy w sieciach o napięciu znamionowym do 690V AC.
• Czy produkt można montować w dowolnej pozycji? Tak, montaż na szynie DIN pozwala na pracę w pionie lub poziomie, pod warunkiem zachowania odpowiedniej wentylacji wewnątrz rozdzielnicy.
