Podstawa wkł. cyl. 22x58, 1p, 125A, 690 Vac | CH221DU Eaton

Alternatywny kod produktu: CH221DU

Opis i Kluczowe Cechy

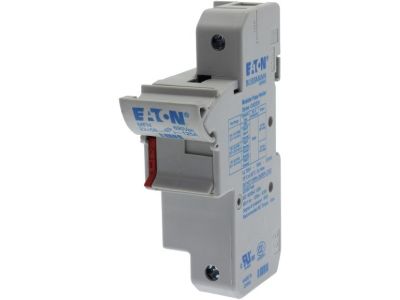

Podstawa wkładki bezpiecznikowej cylindrycznej CH221DU to jednobiegunowe akcesorium przeznaczone do bezpieczników o wymiarach 22×58 mm. Zaprojektowana do pracy przy prądzie znamionowym 125 A i napięciu 690 V AC, gwarantuje niezawodne i bezpieczne łączenie obwodów w instalacjach przemysłowych oraz budynkowych. Kompatybilna z wkładkami typu C22M i C22G.

• Prąd znamionowy 125 A: umożliwia zabezpieczanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków – idealna do silników, grzałek i rozdzielnic głównych.
• Napięcie znamionowe 690 V AC: zapewnia bezpieczną pracę w instalacjach wysokiego napięcia przemysłowego oraz w systemach trójfazowych.
• Konstrukcja jednobiegunowa (1P): dedykowana do zabezpieczenia jednej fazy, co upraszcza montaż i identyfikację w rozdzielnicy.
• Przystosowana do wkładek cylindrycznych 22×58 mm: kompatybilna z bezpiecznikami C22M i C22G, co daje elastyczność doboru charakterystyki wyłączeniowej.
• Stopień ochrony IP20: skuteczna ochrona przed dotykiem przypadkowym oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm, odpowiednia do montażu w suchych pomieszczeniach.

Zgodność z Normami

Podstawa bezpiecznikowa CH221DU spełnia wymagania norm IEC 60269-1, IEC 60269-2 oraz UL. Potwierdza to jej bezpieczeństwo i niezawodność w zastosowaniach przemysłowych oraz budynkowych, zgodnie z europejskimi i amerykańskimi standardami.

Zastosowanie

Podstawa przeznaczona jest do montażu wkładek bezpiecznikowych cylindrycznych w celu zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz tablicach rozdzielczych.

• Zabezpieczanie obwodów odbiorników przemysłowych o prądzie do 125 A (silniki, piece, grzałki).
• Stosowanie w instalacjach oświetleniowych i gniazd wtykowych w budynkach użyteczności publicznej.
• Element zabezpieczający w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Zastosowanie w systemach dystrybucji energii wymagających wysokiej niezawodności i łatwej wymiany wkładek.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Podstawę mocuj zgodnie z dokumentacją producenta – standardowo na szynie DIN 35 mm lub płycie montażowej. Przekrój przewodów dobierz do prądu znamionowego 125 A oraz obowiązujących norm. Momenty dokręcania zacisków stosuj według zaleceń producenta.

FAQ

• Jakie wkładki bezpiecznikowe pasują do podstawy CH221DU? Podstawa jest przeznaczona do wkładek cylindrycznych o wymiarach 22×58 mm, w szczególności typów C22M i C22G.
• Jaki jest stopień ochrony IP podstawy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotykiem palcem oraz wnikaniem ciał stałych o średnicy ≥12,5 mm. Nie jest odporna na wilgoć – przeznaczona do suchych pomieszczeń.
• Czy podstawa może pracować przy prądzie ciągłym 125 A? Tak, prąd znamionowy 125 A określa maksymalny prąd ciągły, jaki może przepływać przez podstawę bez ryzyka przegrzania, pod warunkiem prawidłowego doboru przekroju przewodów i temperatury otoczenia.
