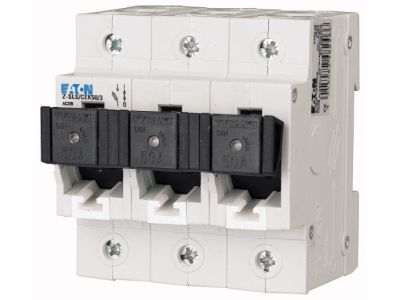

Podstawa rozłącznika z wtykiem, 3-bieg, 50A, Z-SLS/CEK50/3 | 248246 Eaton

Alternatywny kod produktu: Z-SLS/CEK50/3

Opis i Kluczowe Cechy

Podstawa rozłącznika z wtykiem Z-SLS/CEK50/3 (248246) to trójbiegunowe rozwiązanie do zabezpieczania obwodów elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowana do pracy z wkładkami topikowymi, umożliwia bezpieczne odłączanie obwodu przy prądzie znamionowym 50 A. Dzięki budowie wtykowej montaż i wymiana wkładek są wygodne i pewne.

• Prąd znamionowy 50 A: Zapewnia skuteczną ochronę w obwodach o znacznym poborze mocy, minimalizując ryzyko przegrzania przewodów i styków podczas zwarć lub przeciążeń.
• 3 bieguny: Umożliwia jednoczesne odłączenie trzech faz w instalacjach trójfazowych, co gwarantuje pełne odcięcie napięcia po stronie odbiornika.
• Wtyk do wkładek topikowych: Ułatwia szybki i bezpieczny montaż wymiennych wkładek bez użycia narzędzi – idealne do zastosowań, gdzie liczy się sprawna serwisowalność.
• Kompaktowa konstrukcja modułowa: Przeznaczona do montażu na szynie TH35 (DIN) w rozdzielnicach, oszczędza miejsce i pozwala na elastyczne rozbudowywanie instalacji.
• Solidna obudowa izolacyjna: Zapewnia wysoką odporność mechaniczną i termiczną, a także bezpieczeństwo użytkowania w normalnych warunkach eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Gwarantuje to zgodność z obowiązującymi przepisami i możliwość stosowania w instalacjach budynkowych oraz przemysłowych na terenie Unii Europejskiej.

Zastosowanie

Podstawa rozłącznika Z-SLS/CEK50/3 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami – zarówno w obwodach głównych, jak i odbiorczych.

• Ochrona przedlicznikowa w instalacjach trójfazowych – zabezpieczenie obwodu przed głównym licznikiem energii.
• Zabezpieczenie ograniczników przepięć przed skutkami prądów zwarciowych – współpraca z warystorami i iskiernikami.
• Ochrona odbiorników przemysłowych i komercyjnych – np. silników, nagrzewnic, oświetlenia o dużym poborze mocy.
• Rozłączanie obwodów podczas prac serwisowych – dzięki ręcznemu wyjmowaniu wkładki topikowej możliwe jest bezpieczne odcięcie napięcia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Podstawę montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 50 A oraz warunków środowiskowych. Moment dokręcania zacisków – stosuj się do zaleceń producenta (zazwyczaj podanych na opakowaniu lub w karcie katalogowej). Po zamontowaniu wkładki topikowej sprawdź poprawność osadzenia wtyku – nie stosuj siły.

FAQ

• Czy podstawa ma wbudowane podświetlenie lub sygnalizację zadziałania? Nie, w standardowej wersji Z-SLS/CEK50/3 nie przewidziano sygnalizacji optycznej. Stan ochrony można sprawdzić wizualnie po wyjęciu wkładki topikowej.
• Jaki stopień ochrony IP ma ta podstawa? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie standardowo zapewnia ochronę IP20 (brak danych producenta o wyższym IP). Nie jest odporny na wilgoć i kurz – stosuj w suchych pomieszczeniach.
• Czy mogę zamontować wkładkę topikową o prądzie niższym niż 50 A? Tak, podstawa przyjmuje wkładki o prądzie znamionowym dopasowanym do zabezpieczanego obwodu (maksymalnie 50 A). Zawsze dobieraj wkładkę zgodnie z obciążeniem i przekrojem przewodów.
