Podstawa rozłącznika z wtykiem, 1-bieg, 10A, Z-SLS/CEK10/1 | 272587 Eaton

Alternatywny kod produktu: Z-SLS/CEK10/1

Opis i Kluczowe Cechy

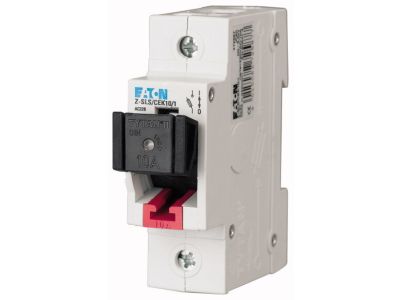

Podstawa rozłącznika z wtykiem Z-SLS/CEK10/1 (nr kat. 272587) to jednobiegunowy rozłącznik bezpiecznikowy przystosowany do prądu znamionowego 10 A. Zastosowane kodowanie prądu za pomocą zestawu bezpiecznikowego umożliwia dopasowanie wkładki topikowej do konkretnego obciążenia, co zwiększa bezpieczeństwo i selektywność zabezpieczeń. Możliwość plombowania zapobiega nieautoryzowanym zmianom, a zasilanie obustronne ułatwia elastyczne okablowanie w rozdzielnicy. Szerokość modułu nie została podana przez producenta – typowa dla aparatury modułowej stanowi wielokrotność 18 mm.

• Prąd znamionowy 10 A: zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, np. w instalacjach oświetleniowych lub gniazd wtykowych.
• Kodowanie prądu przez wkładkę bezpiecznikową: wymusza stosowanie wkładki o odpowiedniej wartości znamionowej, co chroni przed przeciążeniem i zwarciem.
• Możliwość plombowania: zapobiega przypadkowej lub nieuprawnionej wymianie wkładki, podnosząc bezpieczeństwo eksploatacji.
• Zasilanie obustronne: umożliwia doprowadzenie napięcia z dowolnej strony, co ułatwia instalację i racjonalizuje wykorzystanie przestrzeni w rozdzielnicy.
• Konstrukcja z wtykiem: szybki i pewny montaż wkładki bezpiecznikowej bez użycia narzędzi.

Zgodność z Normami

Producent nie podał konkretnych norm, którym podlega podstawa rozłącznika. Urządzenie spełnia wymagania europejskich przepisów bezpieczeństwa oraz posiada oznakowanie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami. Standardowo aparatura tego typu projektowana jest zgodnie z wymaganiami IEC/EN 60947-3 (rozłączniki) oraz odpowiednimi normami dla wkładek bezpiecznikowych.

Zastosowanie

Podstawa rozłącznika Z-SLS/CEK10/1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodu oraz zabezpieczenie przeciążeniowe i zwarciowe w formie wkładki topikowej. Sprawdza się w instalacjach przemysłowych, mieszkaniowych i biurowych.

• Zabezpieczenie obwodów odbiorczych w rozdzielnicach budynkowych i przemysłowych.
• Odłączanie napięcia przed konserwacją lub serwisem urządzeń.
• Stosowanie jako wyłącznik bezpiecznikowy w liniach zasilających odbiorniki o prądzie do 10 A.
• Impulsowe sterowanie stycznikami lub przekaźnikami przy użyciu dedykowanych przycisków (w połączeniu z odpowiednią wkładką).

Wskazówki Montażowe

Montaż i podłączenie podstawy rozłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (jeśli nie podano – stosować zalecane wartości dla danych przekrojów przewodów). Przekrój przewodów dobrać do prądu znamionowego 10 A oraz warunków zwarciowych w instalacji.

FAQ

• Czy podstawa umożliwia plombowanie? Tak, konstrukcja przewiduje możliwość zaplombowania, co uniemożliwia nieautoryzowaną wymianę wkładki bezpiecznikowej.
• Czy zasilanie można podłączyć z dowolnej strony? Tak, podstawa umożliwia zasilanie obustronne – zarówno od góry, jak i od dołu, co ułatwia okablowanie w rozdzielnicy.
• Jaki typ wkładki bezpiecznikowej jest stosowany? Podstawa przystosowana jest do wkładek bezpiecznikowych o prądzie znamionowym 10 A. Producent zaleca stosowanie wkładek zgodnych z kodowaniem prądu (zestaw bezpiecznikowy), aby zachować selektywność i bezpieczeństwo.
