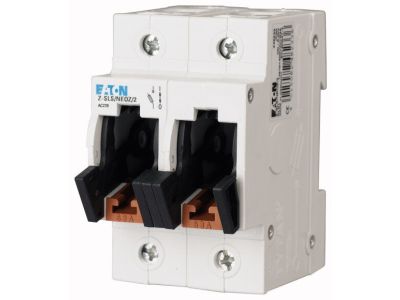

Podstawa rozłącznika 2P, 63A, Z-SLS/NEOZ/2 | 248233 Eaton

Opis i Kluczowe Cechy

Podstawa rozłącznika bezpiecznikowego EATON Z-SLS/NEOZ/2 o numerze katalogowym 248233 to wysokiej klasy aparat modułowy zaprojektowany do pracy w systemie NEOZED (D0). Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne i bezpieczne rozłączanie dwóch torów prądowych w instalacjach prądu przemiennego. Prąd znamionowy wynoszący 63 A umożliwia obsługę obwodów o dużym obciążeniu, zapewniając stabilność termiczną i niezawodność styku. Dzięki zastosowaniu wymiennych wkładek topikowych, podstawa ta stanowi fundament selektywnej ochrony instalacji, skutecznie reagując na prądy zwarciowe oraz długotrwałe przeciążenia, które mogłyby uszkodzić izolację przewodów lub odbiorniki końcowe.

• Konstrukcja 2P: Umożliwia kompleksowe zabezpieczenie i odłączanie dwóch faz jednocześnie.
• Prąd znamionowy 63A: Przystosowana do pracy w wymagających punktach rozdziału energii.
• System NEOZED: Wykorzystanie wkładek typu D0 gwarantuje wysoką zdolność wyłączania przy zachowaniu kompaktowych wymiarów aparatu.
• Trwałość mechaniczna: Solidna obudowa wykonana z tworzyw odpornych na wysokie temperatury i łuk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-3, co klasyfikuje go jako profesjonalny rozłącznik izolacyjny bezpiecznikowy. Zastosowanie materiałów o wysokim wskaźniku CTI (Comparative Tracking Index) zapewnia doskonałą odporność na prądy pełzające, co jest kluczowe w środowiskach o podwyższonym zapyleniu lub wilgotności. Urządzenie posiada certyfikację dopuszczającą do stosowania w profesjonalnych rozdzielnicach niskiego napięcia na terenie całej Unii Europejskiej.

Zastosowanie

Podstawa EATON Z-SLS/NEOZ/2 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest szczególnie rekomendowana jako zabezpieczenie przedlicznikowe (główne) w budynkach mieszkalnych i użyteczności publicznej, gdzie wymagana jest wysoka selektywność zadziałania. Doskonale sprawdza się również jako dobezpieczenie ograniczników przepięć (SPD) klas T1, T2 oraz T3, chroniąc je przed skutkami zwarć wewnętrznych. W przemyśle wykorzystywana jest do zabezpieczania obwodów sterowniczych, silnikowych oraz jako element rozdzielnic oddziałowych, gdzie kluczowa jest szybka wymiana elementu zabezpieczającego bez konieczności demontażu całego aparatu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35 (TS35). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem zalecanym przez producenta (zazwyczaj ok. 2.5-3 Nm), co zapobiega luzowaniu się styków pod wpływem drgań i cykli termicznych.
• Przekrój przewodów: Zaciski windowe pozwalają na przyłączenie przewodów o przekroju dostosowanym do prądu 63A, zapewniając niską rezystancję przejścia.
• Wkładki topikowe: Należy stosować wyłącznie atestowane wkładki NEOZED D02. W przypadku stosowania wkładek D01 konieczne jest użycie odpowiednich tulejek redukcyjnych.
• Wentylacja: W przypadku montażu wielu aparatów obok siebie, należy uwzględnić współczynnik jednoczesności i zapewnić odpowiednią cyrkulację powietrza wewnątrz rozdzielnicy.

FAQ

1. Czy podstawa jest dostarczana z wkładkami bezpiecznikowymi?
Nie, wkładki topikowe NEOZED oraz tulejki kalibrujące należy dobrać i zakupić osobno, zależnie od wymaganego prądu znamionowego chronionego obwodu.

2. Czy aparat można plombować?
Tak, konstrukcja podstawy Z-SLS/NEOZ/2 umożliwia plombowanie w pozycji zamkniętej, co jest wymagane przy stosowaniu urządzenia jako zabezpieczenia przedlicznikowego.

3. Czy można stosować ten rozłącznik w instalacjach prądu stałego (DC)?
Podstawowym przeznaczeniem aparatu są instalacje prądu przemiennego (AC). W przypadku chęci zastosowania w obwodach DC, należy zweryfikować dopuszczalne napięcie pracy podane w karcie katalogowej producenta dla konkretnego modelu.
