Podstawa NH2, 1p, 400A, mont. szyna DIN i śruby SD2-D | SD2-D Eaton

Opis i Kluczowe Cechy

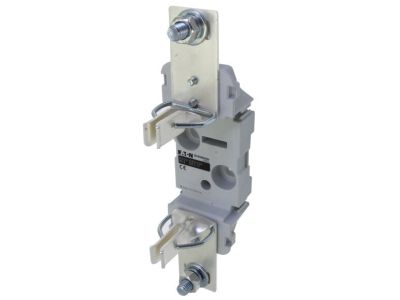

Podstawa bezpiecznikowa EATON o oznaczeniu SD2-D to wysokiej klasy komponent elektroinstalacyjny zaprojektowany do obsługi wkładek bezpiecznikowych typu NH2 (rozmiar 2). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400 A, co pozwala na bezpieczną pracę w wymagających obwodach przemysłowych o dużym obciążeniu. Konstrukcja jednobiegunowa (1P) została wykonana z wysokiej jakości korpusu termoplastycznego, który wykazuje doskonałe właściwości izolacyjne oraz odporność na wysokie temperatury robocze. Podstawa jest przystosowana do pracy w sieciach o napięciu znamionowym AC 690 V, zapewniając stabilność połączenia elektrycznego i minimalizację strat mocy na stykach.

• Wysoka obciążalność: Prąd znamionowy 400 A umożliwia stosowanie w głównych rozdzielnicach energii.
• Uniwersalny montaż: Możliwość instalacji zarówno na standardowej szynie DIN, jak i bezpośrednio na płycie montażowej za pomocą śrub.
• Trwałość materiałowa: Korpus termoplastyczny gwarantuje długowieczność i odporność na przebicia elektryczne.
• Modułowość: Szeroka gama akcesoriów opcjonalnych pozwala na dopasowanie stopnia ochrony do specyficznych wymagań projektu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Podstawa spełnia wymagania normy IEC 60269-1, co definiuje jej parametry w zakresie bezpieczeństwa niskonapięciowych bezpieczników topikowych. Zgodność z tą normą gwarantuje pełną kompatybilność z wkładkami bezpiecznikowymi innych producentów wykonanymi w tym samym standardzie oraz zapewnia powtarzalność parametrów technicznych w całym cyklu życia produktu.

Zastosowanie

Podstawa NH2 SD2-D znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz energetyce zawodowej. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony układów napędowych i dużych odbiorników energii w zakładach produkcyjnych.
• Stosowania w złączach kablowych i szafach sterowniczych wymagających pewnego zabezpieczenia nadprądowego.
• Instalacji, gdzie wymagana jest elastyczność montażu (szyna DIN lub montaż tablicowy).

Wskazówki Montażowe

Podczas instalacji podstawy SD2-D należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń. Dzięki podwójnemu systemowi montażu, instalator może wybrać stabilne mocowanie na śruby w miejscach narażonych na wibracje lub szybki montaż na szynie DIN w standardowych szafach. W celu podniesienia bezpieczeństwa obsługi, zaleca się doposażenie podstawy w opcjonalne zapory fazowe oraz osłony styków, szczególnie w miejscach, gdzie wymagany jest stopień ochrony IP20. Możliwość integracji z mikrowyłącznikami pozwala na zdalną sygnalizację zadziałania bezpiecznika.

FAQ

• Czy podstawa zawiera wkładkę bezpiecznikową w zestawie? Nie, wkładki bezpiecznikowe NH2 należy dokupić osobno, dopasowując ich charakterystykę do chronionego odbiornika.
• Jakie akcesoria można zamontować na podstawie SD2-D? System EATON przewiduje montaż zatrzaskowych zapór fazowych, pokryw bezpieczników, mikrowyłączników sygnalizacyjnych oraz zestawów ochronnych IP20 chroniących przed dotykiem bezpośrednim.
• Czy produkt nadaje się do pracy z napięciem stałym DC? Specyfikacja producenta wskazuje na optymalną pracę przy napięciu zmiennym AC 690 V. W przypadku aplikacji DC należy zweryfikować parametry z dokumentacją techniczną producenta dla konkretnego modelu.
