Podstawa mocująca do bloków | ZB4BZ009 Schneider Electric

Opis i Kluczowe Cechy

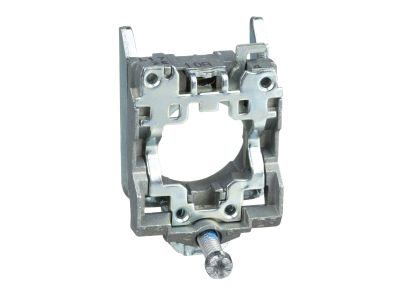

Podstawa mocująca Schneider Electric o numerze katalogowym ZB4BZ009 to profesjonalny komponent z serii Harmony XB4, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako kluczowy element konstrukcyjny, korpus ten służy do precyzyjnego i trwałego łączenia głowic sterowniczych serii XB4 z blokami styków pomocniczych lub modułami świetlnymi. Wykonanie z wysokiej jakości stopu metalu gwarantuje nie tylko sztywność mechaniczną, ale również doskonałą odporność na trudne warunki środowiskowe, w tym silne wibracje oraz przypadkowe uderzenia mechaniczne, co jest kluczowe w środowisku hal produkcyjnych i ciężkiego przemysłu.

• Materiał wykonania: Wytrzymały metal zapewniający długowieczność i stabilność montażu.
• Kompatybilność: Pełna integracja z osprzętem sterowniczym i sygnalizacyjnym serii Harmony XB4 o średnicy 22 mm.
• Konstrukcja: Ergonomiczny kształt ułatwiający szybkie zatrzaśnięcie bloków stykowych i świetlnych.
• Odporność: Wysoka niewrażliwość na wstrząsy, co zapobiega przypadkowym przerwom w obwodach sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych. Podstawa spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki metalowej konstrukcji, element ten wspiera zachowanie odpowiedniego stopnia ochrony IP oraz IK całego zestawu przycisków, co jest niezbędne w certyfikowanych szafach sterowniczych i pulpitach operatorskich.

Zastosowanie

Podstawa mocująca ZB4BZ009 znajduje szerokie zastosowanie w budowie maszyn, systemach automatyki przemysłowej oraz rozdzielnicach elektrycznych. Jest idealnym rozwiązaniem dla:

• Przemysłu ciężkiego i wydobywczego, gdzie występują stałe drgania maszyn.
• Producentów OEM budujących pulpity sterownicze o wysokiej gęstości upakowania aparatury.
• Instalacji zewnętrznych wymagających podwyższonej wytrzymałości mechanicznej.
• Systemów bezpieczeństwa, gdzie pewność połączenia między przyciskiem a stykiem jest priorytetem.

Wskazówki Montażowe

Montaż podstawy ZB4BZ009 jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak dla zapewnienia optymalnej pracy zaleca się przestrzeganie poniższych kroków:

• Osadź głowicę przycisku lub przełącznika w otworze montażowym o średnicy 22,5 mm.
• Nałóż podstawę mocującą na tylną część głowicy i dokręć śrubę blokującą, aby zapewnić pewne przyleganie do powierzchni montażowej.
• Bloki stykowe lub świetlne należy montować poprzez proste zatrzaśnięcie w gniazdach korpusu – usłyszysz charakterystyczne kliknięcie potwierdzające poprawne osadzenie.
• Regularnie sprawdzaj moment dokręcenia śruby mocującej w aplikacjach narażonych na ekstremalne wibracje.

FAQ

• Czy podstawa ZB4BZ009 pasuje do plastikowej serii XB5? Nie, ten korpus jest dedykowany wyłącznie do metalowej serii Harmony XB4. Dla serii plastikowej należy zastosować odpowiedni adapter z tworzywa.
• Ile bloków styków można zamontować na tej podstawie? Konstrukcja pozwala na montaż standardowych bloków stykowych Schneider Electric w konfiguracjach zależnych od rodzaju użytej głowicy.
• Czy metalowa ramka wymaga uziemienia? W większości standardowych aplikacji montaż na metalowej płycie zapewnia ciągłość elektryczną, jednak zawsze należy postępować zgodnie z lokalnymi przepisami dotyczącymi ochrony przeciwporażeniowej.
