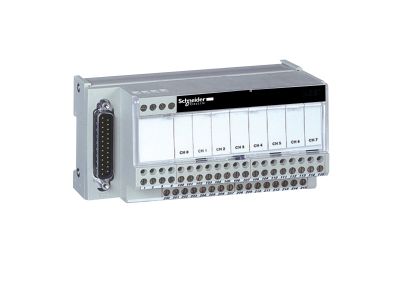

Podstawa do sygnałów analogowych Modicon ABE7 | ABE7CPA02 Schneider Electric

Opis i Kluczowe Cechy

Podstawa do sygnałów analogowych Modicon, symbol ABE7CPA02, wyposażona w zaciski śrubowe. Umożliwia podłączenie przewodów o przekroju od 0,09 mm² do 2,5 mm² (w zależności od konfiguracji), co zapewnia elastyczność w łączeniu czujników i kabli analogowych w systemach Advantys Telefast ABE7.

• Zaciski śrubowe: Bezpieczne i trwałe połączenie przewodów stałych (0,14...2,5 mm²) oraz elastycznych (0,09...2,5 mm² z końcówką kablową, do 2,5 mm² bez końcówki).
• Obsługa przewodów podwójnych: Możliwość podłączenia dwóch przewodów elastycznych z końcówką (2 x 0,09...0,75 mm²) lub dwóch przewodów stałych (2 x 0,2...2,5 mm²).
• Kompatybilność z Advantys Telefast ABE7: Dedicated base do połączeń analogowych, integracja z licznikami i modułami analogowymi.
• Szeroki zakres przekrojów: Obsługa przewodów AWG 28…AWG 12 (stałe) oraz AWG 26…AWG 14 (elastyczne bez końcówki) – uniwersalność w różnych instalacjach.
• Solidne wykonanie Schneider Electric: Gwarancja niezawodności w systemach automatyki przemysłowej i budynkowej.

Zgodność z Normami

Podstawa ABE7CPA02 jest zgodna z ogólnie przyjętymi normami europejskimi i standardami DIN, posiada oznakowanie CE, co potwierdza jej bezpieczeństwo i jakość wykonania.

Zastosowanie

Podstawa przeznaczona jest do montażu w systemach automatyki przemysłowej i budynkowej, gdzie wymagane jest bezpieczne i uporządkowane łączenie sygnałów analogowych.

• Połączenie czujników temperatury, ciśnienia, przepływu z modułami analogowymi sterowników PLC.
• Sygnalizacja sygnałów analogowych w rozdzielniach sterowniczych i szafach automatyki.
• Konsolidacja kabli analogowych w systemach Advantys Telefast dla lepszej organizacji okablowania.
• Zastosowania w przemyśle maszynowym, energetyce oraz automatyce budynkowej.

Wskazówki Montażowe

Montaż podstawy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Zaciski śrubowe dokręcać momentem zalecanym przez producenta. Przekrój przewodów dobrać do prądu obciążenia (zgodnie z danymi katalogowymi systemu). Podstawę montować na równej powierzchni w obudowie zapewniającej odpowiedni stopień ochrony.

FAQ

• Jaki zakres przekrojów przewodów obsługuje podstawa? Obsługuje przewody stałe 0,14…2,5 mm², elastyczne bez końcówki 0,14…2,5 mm², z końcówką kablową 0,09…1,5 mm² (pojedyncze) oraz 2 x 0,09…0,75 mm² (podwójne z końcówką). Pełne dane znajdują się w specyfikacji produktu.
• Czy podstawa nadaje się do sygnałów cyfrowych? Produkt jest przeznaczony do sygnałów analogowych, ale może być używany również w aplikacjach cyfrowych w ramach systemu Advantys Telefast – zalecamy sprawdzenie dokumentacji technicznej.
• Jaki jest stopień ochrony (IP) podstawy? W dostarczonych danych nie podano konkretnego stopnia IP. Montaż w obudowie o odpowiedniej szczelności (np. IP54 lub wyższym) zapewni ochronę przed kurzem i wilgocią, stosownie do wymagań instalacji.
