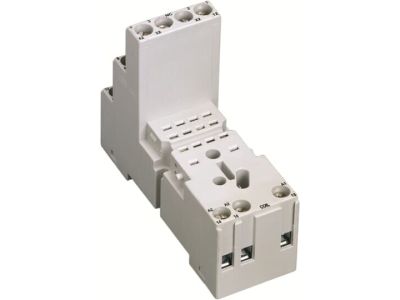

Podstawa do przekaźnika interfejsowego 3C/O, logiczna, CR-M3LS, zaciski śrubowe | 1SVR405651R2100 ABB

Alternatywny kod produktu: 1SVR405651R2100

Opis i Kluczowe Cechy

Podstawa do przekaźnika interfejsowego 3C/O, logiczna, model CR-M3LS, wyposażona w zaciski śrubowe (symbol 1SVR405651R2100). Jest to gniazdo dedykowane do miniaturowych przekaźników serii CR-M z trzema stykami przełącznymi. Konstrukcja logiczna oraz możliwość rozbudowy o wtykowe moduły funkcyjne, uchwyt i znacznik czynią je elastycznym elementem systemów sterowania.

• 3 styki przełączne (3C/O): umożliwia sterowanie trzema niezależnymi obwodami przy użyciu jednego przekaźnika, co oszczędza miejsce w szafie sterowniczej.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, odporne na wibracje i łatwe w serwisie.
• Kompatybilność z przekaźnikami CR-M: dedykowana konstrukcja gniazda gwarantuje pewne osadzenie przekaźnika i szybki montaż bez użycia narzędzi.
• Możliwość rozbudowy o akcesoria: wtykowe moduły funkcyjne (np. gaszenie przepięć, diody LED), uchwyt oraz znacznik pozwalają dostosować gniazdo do konkretnej aplikacji.
• Konstrukcja logiczna: opracowana z myślą o aplikacjach wymagających sekwencyjnego przełączania sygnałów, np. w układach PLC.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Szczegółowe informacje dotyczące spełnianych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Podstawa CR-M3LS stanowi uniwersalny interfejs pomiędzy przekaźnikiem a obwodami sterowania. Znajduje zastosowanie w automatyce budynkowej i przemysłowej, wszędzie tam, gdzie wymagana jest izolacja galwaniczna oraz niezawodne przełączanie sygnałów.

• Sterowanie odbiornikami: oświetleniem, silnikami, zaworami – za pomocą sygnałów z przekaźnika interfejsowego.
• Impulsy do styczników, przekaźników lub wejść PLC – gniazdo logiczne zapewnia odpowiednie dopasowanie sygnałów sterujących.
• Sygnalizacja stanów pracy – w połączeniu z modułami funkcyjnymi LED możliwa jest wizualizacja załączenia.
• Automatyka budynkowa – układy sterowania roletami, bramami, wentylacją w szafach rozdzielczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z przewidywanym obciążeniem prądowym i dokumentacją techniczną. Moment dokręcania zacisków śrubowych – według danych producenta na opakowaniu lub w instrukcji. Przed podłączeniem sprawdzić zgodność przekaźnika z gniazdem (typ CR-M, 3 styki przełączne).

FAQ

• Czy podstawa CR-M3LS posiada wbudowane podświetlenie? Nie, gniazdo nie jest wyposażone we wbudowane podświetlenie. Sygnalizację stanu pracy można zrealizować za pomocą zewnętrznych wtykowych modułów LED dostępnych jako akcesoria.
• Jaki stopień ochrony ma to gniazdo? Producent nie podał konkretnego stopnia ochrony. Dla aparatury modułowej montowanej wewnątrz szaf sterowniczych typowo przyjmuje się IP20. W razie potrzeby zabezpieczenia przed pyłem lub wilgocią należy zastosować odpowiednią obudowę.
• Do jakich przekaźników jest przeznaczone? Gniazdo logiczne CR-M3LS jest dedykowane do współpracy z miniaturowymi przekaźnikami serii CR-M posiadającymi trzy styki przełączne (3C/O). Nie stosować z przekaźnikami o innej liczbie styków lub innych serii.
