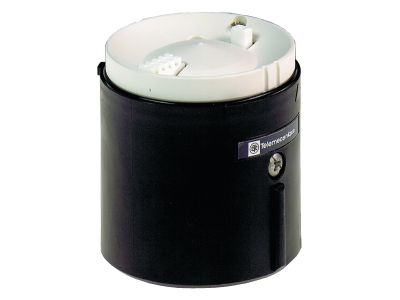

Podstawa do kolumny świetlnej Harmony XVB | XVBC07 Schneider Electric

Opis i Kluczowe Cechy

Podstawa Schneider Electric Harmony XVB o numerze katalogowym XVBC07 to fundament profesjonalnego systemu sygnalizacji wizualnej i dźwiękowej. Zaprojektowana z myślą o najbardziej wymagających środowiskach przemysłowych, charakteryzuje się średnicą montażową wynoszącą 70 mm, co zapewnia pełną kompatybilność z modułami świetlnymi i dźwiękowymi serii Harmony XVB. Kluczowym atutem konstrukcyjnym jest zastosowanie poliamidu wzmocnionego włóknem szklanym, materiału o wyjątkowej odporności mechanicznej oraz chemicznej, co gwarantuje długowieczność urządzenia nawet w trudnych warunkach eksploatacji.

• Elastyczność przyłączy: Podstawa umożliwia wprowadzenie przewodów zarówno od dołu, jak i z boku obudowy, co znacząco ułatwia prowadzenie tras kablowych w ograniczonej przestrzeni.
• Modułowość: System pozwala na szybką rozbudowę o kolejne segmenty sygnalizacyjne, tworząc kompletną wieżę świetlną dostosowaną do specyfiki procesu produkcyjnego.
• Wytrzymałość termiczna: Szeroki zakres temperatur pracy od -25°C do +50°C sprawia, że podstawa może być stosowana zarówno w chłodniach, jak i w halach o podwyższonej temperaturze otoczenia.
• Ochrona środowiskowa: Zgodność z klasą NEMA 4X świadczy o wysokiej szczelności i odporności na korozję.

Zgodność z Normami

Produkt został poddany rygorystycznym testom certyfikacyjnym, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych. Podstawa XVBC07 spełnia wymagania następujących norm i dyrektyw:

• EN/IEC 60947-5-1: Międzynarodowa norma dotycząca aparatury sterowniczej i rozdzielczej niskiego napięcia.
• UL 508 oraz CSA C22-2 nr 14: Certyfikaty niezbędne do bezpiecznego stosowania urządzenia na rynkach Ameryki Północnej.
• CCC i EAC: Potwierdzenie zgodności z normami obowiązującymi na rynkach azjatyckich oraz w Unii Celnej.
• NEMA 4X: Gwarancja ochrony przed pyłem, wodą oraz czynnikami korozyjnymi.

Zastosowanie

Podstawa Harmony XVB znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie kluczowe jest czytelne informowanie operatorów o stanie pracy maszyn. Jest idealnym rozwiązaniem dla:

• Linii montażowych w przemyśle motoryzacyjnym i elektronicznym.
• Maszyn pakujących i rozlewniczych, wymagających sygnalizacji stanów alarmowych.
• Systemów logistycznych i magazynowych do wskazywania statusu ramp przeładunkowych.
• Stanowisk zrobotyzowanych, gdzie bezpieczeństwo personelu zależy od widocznej sygnalizacji optycznej.

Wskazówki Montażowe

Instalacja podstawy XVBC07 została zoptymalizowana pod kątem oszczędności czasu instalatora. Urządzenie wspiera dwa główne typy montażu:

• Montaż bezpośredni: Pozwala na przytwierdzenie podstawy bezpośrednio do płaskiej powierzchni obudowy maszyny lub pulpitu sterowniczego.
• Montaż rurowy: Wykorzystanie dedykowanych rur wsporczych umożliwia wyniesienie kolumny świetlnej ponad obrys maszyny, co zwiększa widoczność sygnałów z dużej odległości.
• Okablowanie: Przy podłączaniu należy zwrócić uwagę na odpowiednie uszczelnienie wejścia kablowego (dolnego lub bocznego), aby zachować deklarowany stopień ochrony IP/NEMA.

FAQ

• Czy podstawa zawiera w zestawie rurę montażową? Nie, podstawa XVBC07 jest elementem bazowym. Rury wsporcze oraz moduły świetlne należy dobrać oddzielnie w zależności od wymaganej wysokości i konfiguracji kolorystycznej.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z wysokiej jakości poliamidu wzmocnionego włóknem szklanym, co zapewnia doskonałą izolację elektryczną i odporność na uderzenia.
• Czy mogę wprowadzić kable z boku, jeśli podstawa jest już zamontowana? Tak, konstrukcja przewiduje boczne wejście kablowe, co jest szczególnie przydatne w sytuacjach, gdy montaż od spodu jest niemożliwy ze względu na konstrukcję maszyny.
