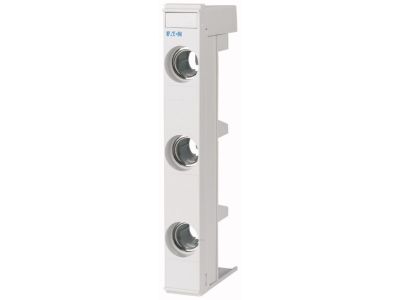

Podstawa dla bezpieczników D02-SO/63/3-R-27 | 114315 Eaton

Alternatywny kod produktu: D02-SO/63/3-R-27

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa D02-SO/63/3-R-27 (symbol 114315) przeznaczona jest do montażu wkładek topikowych typu D02. Zaprojektowana do pracy w obwodach o prądzie znamionowym 63 A, oferuje niezawodną ochronę przeciążeniową i zwarciową w instalacjach trójfazowych. Konstrukcja 3-biegunowa (3P) umożliwia jednoczesne zabezpieczenie trzech faz, co jest kluczowe w aplikacjach przemysłowych i budynkach użyteczności publicznej.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – pod warunkiem zastosowania wkładki bezpiecznikowej o odpowiednim prądzie.
• 3 bieguny (3P): Umożliwia kompleksowe zabezpieczenie obwodów trójfazowych w jednej obudowie, oszczędzając miejsce w rozdzielnicy i upraszczając okablowanie.
• System D02: Kompatybilność z popularnymi wkładkami topikowymi D02 ułatwia dobór oraz szybką wymianę bezpieczników podczas serwisu.
• Montaż na szynie TH35: Kompaktowa konstrukcja przystosowana do standardowej szyny DIN 35 mm, co przyspiesza instalację i zapewnia stabilne mocowanie w rozdzielnicy modułowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw niskonapięciowych i posiada oznaczenie CE. Jego konstrukcja oraz parametry są zgodne z międzynarodowymi standardami bezpieczeństwa obowiązującymi dla aparatury modułowej i łączników bezpiecznikowych. W dostarczonych danych producenta nie wskazano konkretnych numerów norm, jednak podstawa przeznaczona jest do stosowania w instalacjach projektowanych zgodnie z wymaganiami IEC/EN dla wyłączników nadprądowych i bezpieczników.

Zastosowanie

Podstawa bezpiecznikowa D02-SO/63/3-R-27 znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz tablicach rozdzielczych w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagane jest zabezpieczenie obwodów trójfazowych przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów siłowych – silniki, pompy, sprężarki, wentylatory.
• Ochrona linii zasilających w instalacjach przemysłowych i warsztatach.
• Stosowanie w rozdzielnicach głównych budynków użyteczności publicznej (szkoły, biura, hale).
• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w obiektach komercyjnych.

Wskazówki Montażowe

Podstawa przeznaczona jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Montaż oraz wszelkie prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do montażu należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania śrub zaciskowych oraz przekroje przyłączanych przewodów muszą być zgodne z dokumentacją producenta. Doboru wkładki bezpiecznikowej należy dokonać zgodnie z prądem znamionowym obwodu i charakterystyką odbiornika.

FAQ

• Jakie wkładki bezpiecznikowe można stosować z tą podstawą? Podstawa jest przeznaczona do wkładek topikowych typu D02 o prądzie znamionowym do 63 A. Należy dobrać wkładkę o odpowiedniej charakterystyce (np. gG/gL) do zabezpieczanego obwodu.
• Czy podstawa posiada sygnalizację przepalenia wkładki? W dostarczonych danych producenta nie wskazano takiej funkcji. Model D02-SO/63/3-R-27 to wersja bez sygnalizacji optycznej.
• Czy podstawa montowana jest na szynie DIN? Tak, podstawa przystosowana jest do montażu na szynie TH35 (DIN 35 mm), co jest standardem dla tego typu aparatury modułowej.
