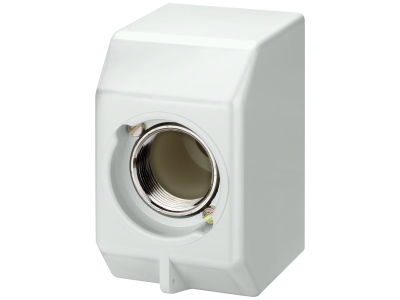

Podstawa DIAZED DIII 63A E33S AC DC 750V do wkładek 5SD6 do mocowania śrubowego | 5SF4230 Siemens

Alternatywny kod produktu: 5SF4230

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa DIAZED DIII o symbolu 5SF4230 marki Siemens to element systemu SENTRON przeznaczony do wkładek bezpiecznikowych typu 5SD6. Zaprojektowana do mocowania śrubowego, z gwintem E33S, prądem znamionowym 63 A i napięciem 750 V AC/DC – zapewnia niezawodną ochronę przed przeciążeniem i zwarciem w instalacjach przemysłowych oraz domowych.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Napięcie znamionowe 750 V AC/DC: wysoka wytrzymałość napięciowa pozwala na stosowanie zarówno w sieciach prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowań.
• Gwint E33S i mocowanie śrubowe: zapewniają trwałe i pewne połączenie z wkładką bezpiecznikową, łatwy montaż i demontaż bez ryzyka poluzowania.
• Dedykowana do wkładek 5SD6: gwarantuje pełną kompatybilność i optymalne parametry ochronne w systemie DIAZED.
• Sprawdzona konstrukcja Siemens: wypróbowana jakość od 1906 roku, potwierdzona dziesiątami lat stosowania w rozdzielnicach i rozdzielniach przemysłowych.

Zgodność z Normami

Podstawa 5SF4230 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jako element systemu SENTRON zapewnia skuteczną ochronę personelu, sprzętu i instalacji zgodnie z obowiązującymi przepisami. System DIAZED dopuszczony jest również do użytku w instalacjach domowych przez osoby nieprzeszkolone.

Zastosowanie

Podstawa DIAZED DIII 63A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa w obwodach rozdzielczych i odbiorczych.

• Technika rozdzielnicowa – montaż w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych.
• Rozdzielnie przemysłowe – zabezpieczenie obwodów silnikowych, oświetleniowych i gniazd wtykowych w zakładach produkcyjnych.
• Instalacje domowe – jako element zabezpieczenia przedlicznikowego lub obwodów gospodarczych (zgodnie z dopuszczeniem dla instalacji domowych).
• Systemy rezerwowe i zasilania awaryjnego – ochrona obwodów AC i DC przy napięciu do 750 V.

Wskazówki Montażowe

Montaż podstawy DIAZED powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Podstawę mocuje się śrubami do podłoża lub szyny w rozdzielnicy (zalecana szyna TH35/DIN przy użyciu odpowiednich adapterów – dostępnych osobno). Moment dokręcania połączeń śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (dla prądu 63 A zalecany co najmniej 16 mm² Cu).

FAQ

• Jakie wkładki bezpiecznikowe pasują do tej podstawy? Podstawa 5SF4230 jest dedykowana do wkładek bezpiecznikowych DIAZED DIII typu 5SD6 z gwintem E33S, o prądzie znamionowym do 63 A.
• Czy podstawa nadaje się do pracy na napięciu stałym? Tak, napięcie znamionowe 750 V AC/DC oznacza, że może być stosowana zarówno w obwodach prądu przemiennego, jak i stałego (np. w instalacjach fotowoltaicznych po stronie DC przy zachowaniu odpowiednich warunków).
• Czy montaż może wykonać osoba bez uprawnień elektrycznych? Nie, montaż i wymiana wkładek bezpiecznikowych powinny być wykonywane przez wykwalifikowanego elektryka z uprawnieniami SEP. Obsługa (wymiana wkładki) przez osoby nieprzeszkolone jest dopuszczalna wyłącznie przy odłączonym napięciu i zgodnie z instrukcją.
