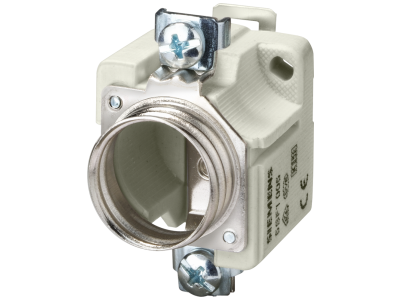

Podstawa DIAZED DIII 63A AC 690V DC 500V zacisk pałąkowy/zacisk obejmowy | 5SF1205 Siemens

Alternatywny kod produktu: 5SF1205

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa DIAZED DIII 5SF1205 firmy Siemens to element systemu bezpiecznikowego DIAZED, zaprojektowany dla prądu 63 A i napięcia 690 V AC / 500 V DC. Wyposażona w zacisk pałąkowy/zacisk obejmowy, zapewnia pewne i łatwe podłączenie przewodów. Sprawdzona jakość producenta gwarantuje niezawodność w ochronie przeciążeniowej i zwarciowej.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe AC 690 V / DC 500 V: Przystosowana do wysokonapięciowych instalacji prądu przemiennego i stałego.
• Zacisk pałąkowy/zacisk obejmowy: Ułatwia szybki i pewny montaż przewodów o odpowiednim przekroju.
• Kompatybilność z wkładkami DIII: System DIAZED zapewnia szeroki wybór wkładek bezpiecznikowych od 2 do 100 A.
• Jakość Siemens: Wypróbowana niezawodność od 1906 roku w technice rozdzielnicowej i przemyśle.

Zgodność z Normami

Produkt zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do instalacji zgodnie z wytycznymi producenta. System bezpiecznikowy DIAZED dopuszczony do stosowania w instalacjach domowych i przemysłowych przez osoby nieprzeszkolone.

Zastosowanie

Podstawa DIAZED DIII znajduje zastosowanie w ochronie obwodów przed przeciążeniem i zwarciem w rozdzielnicach głównych, podrozdzielnicach oraz rozdzielniach przemysłowych.

• Ochrona obwodów w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych i użyteczności publicznej.
• Stosowanie w technice rozdzielnicowej i rozdzielniach przemysłowych, gdzie wymagana jest wysoka niezawodność.
• Instalacje domowe – system dopuszczony do obsługi przez osoby nieprzeszkolone.
• Jako element systemu SENTRON w ochronie instalacji elektrycznej.

Wskazówki Montażowe

Montaż podstawy DIAZED DIII może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie należy mocować w rozdzielnicy na odpowiedniej szynie (np. TH35) lub płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu 63 A oraz warunków obciążenia. Zaciski dokręcać momentem określonym w instrukcji producenta, aby zapewnić niską rezystancję połączeń.

FAQ

• Czy podstawa DIAZED DIII jest kompatybilna z wkładkami innych producentów? Tak, system DIAZED jest znormalizowany – wkładki bezpiecznikowe o wymiarach DIII (zgodne z DIN) mogą być stosowane niezależnie od producenta, pod warunkiem zachowania parametrów prądowo-napięciowych.
• Jaki typ zacisku zastosowano w podstawie? Zastosowano zacisk pałąkowy/zacisk obejmowy, który umożliwia łatwe i pewne podłączenie przewodów o odpowiednim przekroju (należy kierować się zaleceniami producenta co do długości izolacji i siły docisku).
• Czy mogę stosować tę podstawę w obwodach prądu stałego (DC)? Tak, podstawa jest przystosowana do napięcia stałego do 500 V. Należy jednak pamiętać o odpowiedniej polaryzacji wkładki bezpiecznikowej – w obwodach DC zaleca się stosowanie wkładek oznaczonych do pracy stałoprądowej.
