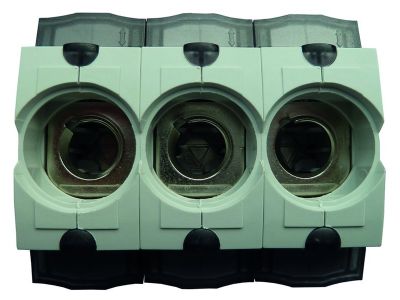

Podstawa bezpiecznikowa z osłoną PSS E18 051984 | 05101612 PROTEC.class

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa PSS E18 o numerze katalogowym 051984 to zaawansowane rozwiązanie od renomowanego producenta PROTEC, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie jest dedykowane do współpracy z wkładkami bezpiecznikowymi typu D01 oraz D02, a także odpowiednimi wstawkami kalibrowymi, co czyni je niezwykle uniwersalnym elementem systemów rozdzielczych. Kluczowym atutem konstrukcji jest zintegrowana osłona, która gwarantuje kompleksową ochronę przed dotykiem części czynnych, co jest kluczowe dla bezpieczeństwa personelu obsługującego rozdzielnice.

• Szerokość modułowa: Podstawa zajmuje 1,5 modułu w wersji 1-biegunowej lub 4,5 modułu w wersji 3-biegunowej, co pozwala na optymalne zagospodarowanie przestrzeni w szafie sterowniczej.
• Zaawansowane zaciski ramowe: Wyposażona w dwukomorowe zaciski ramowe, które umożliwiają pewne mocowanie przewodów o różnych przekrojach.
• Wysoka kompatybilność: Przystosowana do montażu w standardowych osłonach modułowych o wysokości otworu wynoszącej 45 mm.
• Solidny montaż: System zatrzaskowy na szynę DIN (TH35) zapewnia stabilność i szybkość instalacji bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wytycznymi bezpieczeństwa pracy przy urządzeniach elektrycznych. Podstawa spełnia wymagania normy VBG 4, co potwierdza jej konstrukcję zapobiegającą przypadkowemu dotknięciu elementów pod napięciem. Dzięki temu urządzenie może być bezpiecznie stosowane w miejscach dostępnych dla wykwalifikowanego personelu, minimalizując ryzyko porażenia prądem podczas prac konserwacyjnych czy wymiany wkładek topikowych.

Zastosowanie

Podstawa bezpiecznikowa PSS E18 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do:

• Rozdzielnic głównych i oddziałowych w budownictwie mieszkaniowym oraz przemysłowym.
• Systemów sterowania i automatyki, gdzie wymagane jest selektywne zabezpieczenie obwodów.
• Zabezpieczania odbiorników o dużym prądzie rozruchowym dzięki kompatybilności z systemem D0.
• Modernizacji istniejących tablic rozdzielczych, gdzie liczy się kompaktowa budowa i łatwość montażu na szynie DIN.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długotrwałej i bezawaryjnej pracy urządzenia. Należy zwrócić szczególną uwagę na parametry przyłączeniowe:

• Przewody linkowe: Możliwość podłączenia przewodów o przekroju od 1,5 mm² do 35 mm². Można je montować bezpośrednio lub z zastosowaniem tulejek zaciskowych (zależnie od ich grubości).
• Przewody jednodrutowe: Standardowy zakres to 1,5 mm² do 10 mm². W przypadku wykorzystania obu komór zacisku ramowego, dopuszczalne jest umieszczenie dwóch przewodów o przekrojach maksymalnie 35 mm² oraz 16 mm².
• Moment dokręcania: Aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków, śruby należy dokręcać z momentem wynoszącym od 2,5 Nm do 3 Nm.
• Instalacja: Urządzenie należy zatrzasnąć na standardowej szynie DIN, dbając o odpowiednie ułożenie w oknie osłony modułowej (45 mm).

FAQ

• Czy podstawa pasuje do wkładek D01? Tak, konstrukcja umożliwia stosowanie zarówno wkładek D01, jak i D02 przy użyciu odpowiednich wstawek kalibrowych.
• Jaka jest szerokość urządzenia w rozdzielnicy? Dla wersji 1-biegunowej szerokość wynosi 1,5 modułu, co ułatwia planowanie miejsca w rzędzie.
• Czy osłona jest demontowalna? Osłona jest zintegrowana z podstawą, aby zapewnić stałą ochronę zgodnie z normą VBG 4.
• Jakie przewody najlepiej stosować? Zaciski ramowe są uniwersalne – obsługują zarówno sztywne druty, jak i elastyczne linki, pod warunkiem zachowania dopuszczalnych przekrojów i momentów dokręcania.
