Podstawa bezpiecznikowa z osłoną PSS E18 051983 | 05101611 PROTEC.class

Alternatywny kod produktu: 051983

Opis i Kluczowe Cechy

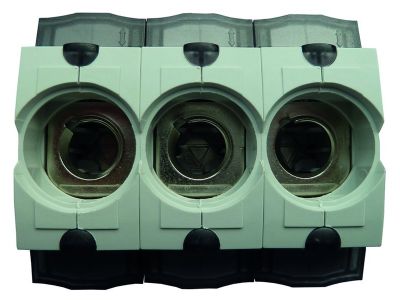

Podstawa bezpiecznikowa z osłoną PSS E18 (symbol 05101611) umożliwia bezpieczne instalowanie wkładek bezpiecznikowych typu D01 i D02 oraz wstawek kalibrowych. Dzięki zintegrowanej osłonie zapewnia ochronę przed przypadkowym dotknięciem elementów pod napięciem, co podnosi bezpieczeństwo obsługi rozdzielnicy. Szerokość 1,5 modułu pozwala na oszczędność miejsca na szynie DIN, a wytrzymałe zaciski ramowe umożliwiają podłączenie przewodów o dużych przekrojach.

• Kompatybilność z wkładkami D01/D02 i wkładkami kalibrowymi: uniwersalne zastosowanie w zabezpieczaniu obwodów odbiorczych i pomiarowych.
• Szerokość 1,5 modułu (ok. 26,25 mm): minimalizuje zajmowaną przestrzeń w rozdzielnicy, umożliwiając gęstą zabudowę aparatury.
• Zaciski ramowe – przewody linkowe 1,5–35 mm², jednodrutowe 1,5–10 mm²: elastyczność podłączeń, możliwość łączenia przewodów o dużym przekroju bez końcówek lub z końcówkami.
• Moment dokręcania 2,5–3 Nm: pewne i trwałe połączenie elektryczne bez ryzyka uszkodzenia zacisku.
• Możliwość umieszczenia dwóch przewodów jednodrutowych w jednej komorze (maks. 35 mm² + 16 mm²): ułatwia rozgałęzianie zasilania w rozdzielnicy.

Zgodność z Normami

Podstawa bezpiecznikowa wyposażona jest w zintegrowaną osłonę chroniącą przed dotykiem zgodnie z normą VBG 4. Produkt spełnia wymagania europejskich dyrektyw i posiada certyfikat CE, co potwierdza jego bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Podstawa bezpiecznikowa PSS E18 znajduje zastosowanie w rozdzielnicach instalacyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona obwodów za pomocą wkładek bezpiecznikowych. Dzięki kompaktowej budowie i możliwości montażu na szynie DIN idealnie nadaje się do:

• zabezpieczania obwodów oświetleniowych, gniazd wtykowych i odbiorników stałych,
• ochrony przed zwarciami i przeciążeniami w instalacach mieszkaniowych i komercyjnych,
• wykorzystania w układach pomiarowych i rozdzielczych z wkładkami kalibrowymi,
• modernizacji istniejących rozdzielnic – zamiennik dla starszych typów podstaw bezpiecznikowych.

Wskazówki Montażowe

Montaż podstawy powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przewody należy podłączać do zacisków ramowych, zachowując moment dokręcania 2,5–3 Nm zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia – zalecane: linkowe 1,5–35 mm² (bezpośrednio lub z końcówkami) oraz jednodrutowe 1,5–10 mm². W przypadku korzystania z obu komór zacisku ramowego można umieścić dwa przewody jednodrutowe o przekrojach do 35 mm² + 16 mm². Po zamontowaniu osłona musi być prawidłowo zatrzaśnięta, aby zapewnić ochronę przed dotykiem.

FAQ

• Czy podstawa jest przystosowana do wkładek gG czy aM? Podstawa PSS E18 przeznaczona jest do wkładek bezpiecznikowych D01 i D02 (typu gG/gL) oraz wstawek kalibrowych. Nie obsługuje wkładek nitkowych ani przemysłowych typu NH.
• Jakie są wymiary otworów w osłonie modułowej? Instalacja wymaga standardowych osłon modułowych o wysokości otworu 45 mm. Szerokość podstawy (1,5 modułu) pozwala na montaż w typowych rozdzielnicach.
• Czy można podłączyć przewód linkowy bez końcówki? Tak, zaciski ramowe umożliwiają bezpośrednie podłączenie przewodów linkowych o przekroju 1,5–35 mm² bez konieczności stosowania końcówek. Użycie końcówek jest możliwe, ale może ograniczyć maksymalny przekrój – należy sprawdzić zgodność grubości końcówki z zaleceniami producenta.
